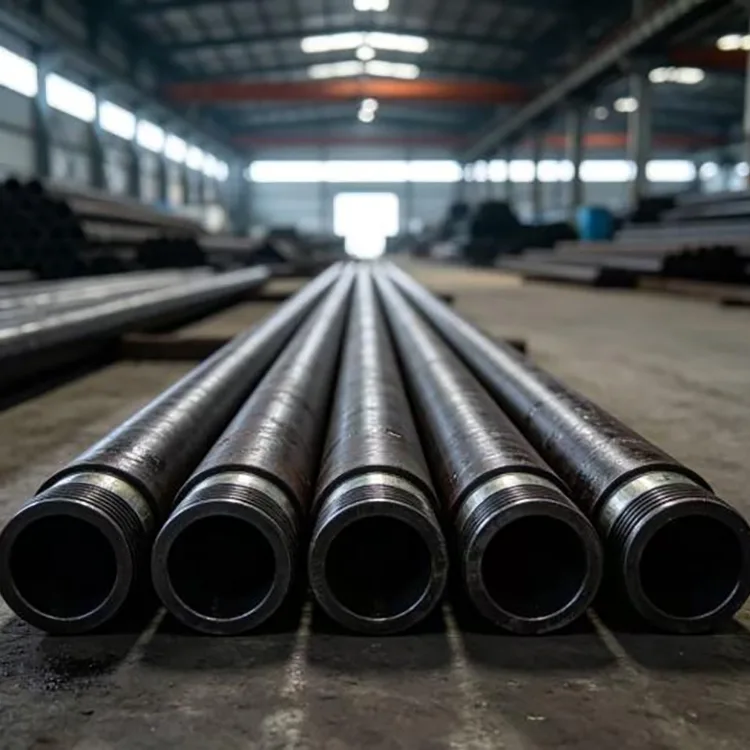

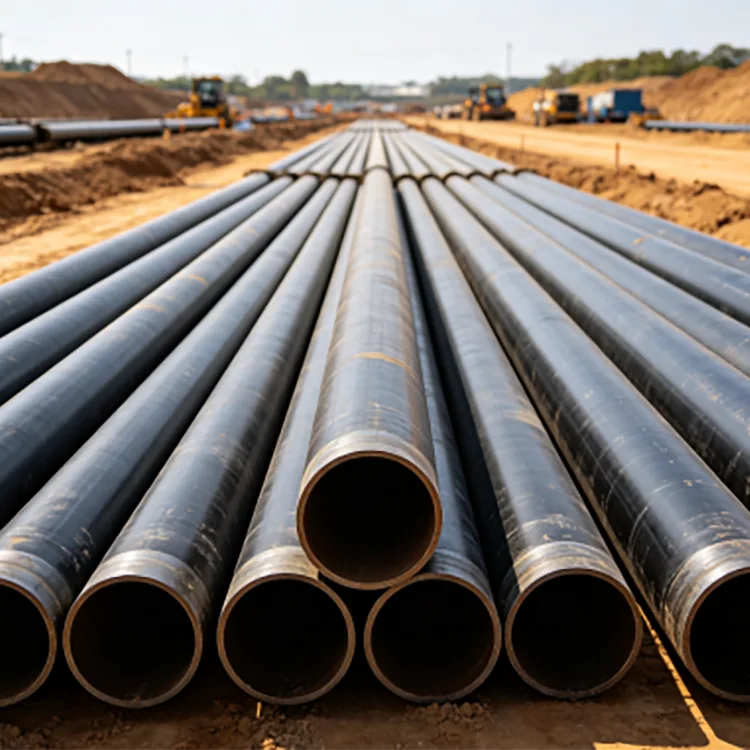

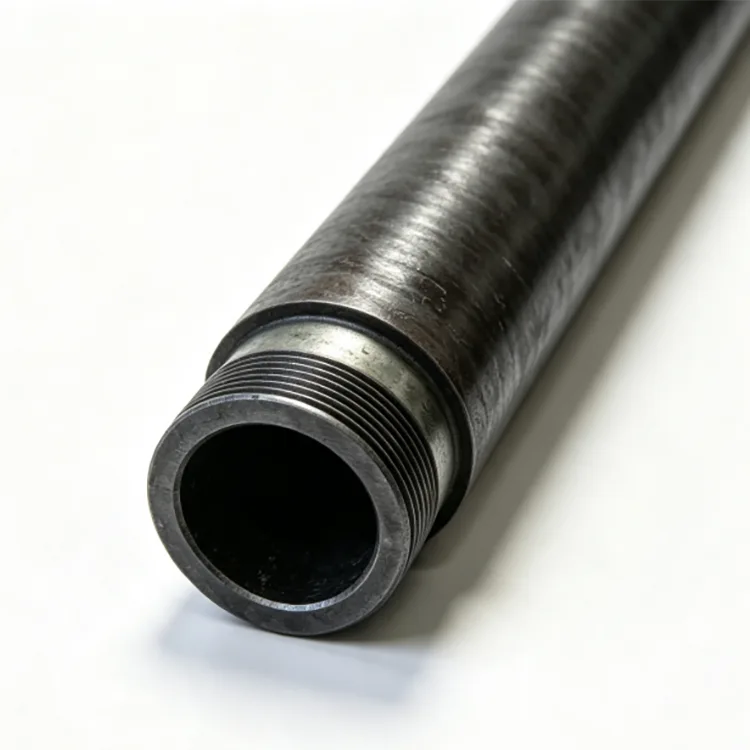

Sømløse olieslanger til Oilfield

Seamless Oil Tubing for Oilfield er røret, hvorigennem producerede væsker bevæger sig til overfladen eller indsprøjtede væsker kommer ind i formationen. Dens valg er derfor tæt forbundet med internt tryk, væskesammensætning, temperatur, brønddybde, gentagne overhalingsoperationer og forbindelsesydeevne.

I modsætning til foringsrør cementeres rør normalt ikke permanent ind i brønden. Den danner en aftagelig streng inde i kabinettet og kan trækkes ud under vedligeholdelse, stimulering eller overhaling.

Standarder og hovedspecifikationer

API Spec 5CT dækker foringsrør og rør, inklusive rørstørrelser, vægtykkelser, stålkvaliteter og endefinisher. Den nuværende API 5CT 11. udgave har efterfølgende tilføjelser og errata, inklusive juni 2026 Errata 3.

For kinesiske projekter er GB/T 19830-2023 den nuværende standard for stålrør, der bruges som foringsrør eller rør i olie- og gasbrønde.

API 5CT viser i øjeblikket kvaliteter, herunder H40, J55, K55, N80, L80, C90, T95, P110 og Q125, sammen med slangeforbindelser såsom non-upset tubing (NU), ekstern upset tubing (EU) og integral joint tubing (IJ).

Karaktervalg

H40 kan bruges til visse lav belastning, lavvandede brønde applikationer, hvor dens lavere styrke er tilstrækkelig.

J55 og K55 er almindeligvis specificeret til konventionelle brønde. De vælges ofte, hvor brønden ikke kræver en højere styrkekvalitet.

N80 giver et højere styrkeniveau til mere krævende konventionel service, men en højere karakter gør den ikke automatisk velegnet til sure miljøer.

L80 vælges almindeligvis, hvor kontrollerede materialeegenskaber og krav til sur service er specificeret. Den nøjagtige L80 type skal angives i bestillingen.

P110 anvendes, hvor der kræves højere styrke, herunder dybe brønde og krævende produktions- eller stimuleringsforhold.

C90 og T95 kan vælges til applikationer med højere styrke, hvor brønddesignet også kræver den relevante sur-service ydeevne.

Stålkvaliteten bør vælges fra det faktiske brønddesign frem for at bruge dybden alene som den afgørende faktor.

Valg af olieslange efter brøndtilstand

For en konventionel lavvandet eller mellemdybde sød brønd kan J55 eller K55 give en praktisk balance mellem styrke og pris.

Når brønddybde, aksial belastning, tryk eller stimuleringsbelastninger stiger, kan N80 eller P110 overvejes i henhold til foringsrør og rørdesign.

For H₂S-holdige brønde skal slangen vælges specifikt til surt brugsforhold. Kvalitet, hårdhed, varmebehandling og miljøkrav har alle betydning. API 5CT indeholder specifikke krav til flere kvaliteter, der bruges i krævende service; derfor er blot at vælge en højstyrkekvalitet ikke en tilstrækkelig sur-service-kvalifikation.

Til CO₂- og kloridrige miljøer kan korrosionsbestandige slanger såsom L80 13Cr overvejes, hvor det kræves af de godt flydende forhold. API opretholder også en separat specifikation for sømløse korrosionsbestandige legeringsprodukter, der bruges som hylster og rør.

Trådforbindelse

Slangeforbindelse påvirker belastningsoverførsel, tætning og evnen til at modstå gentagne løbe- og trækoperationer.

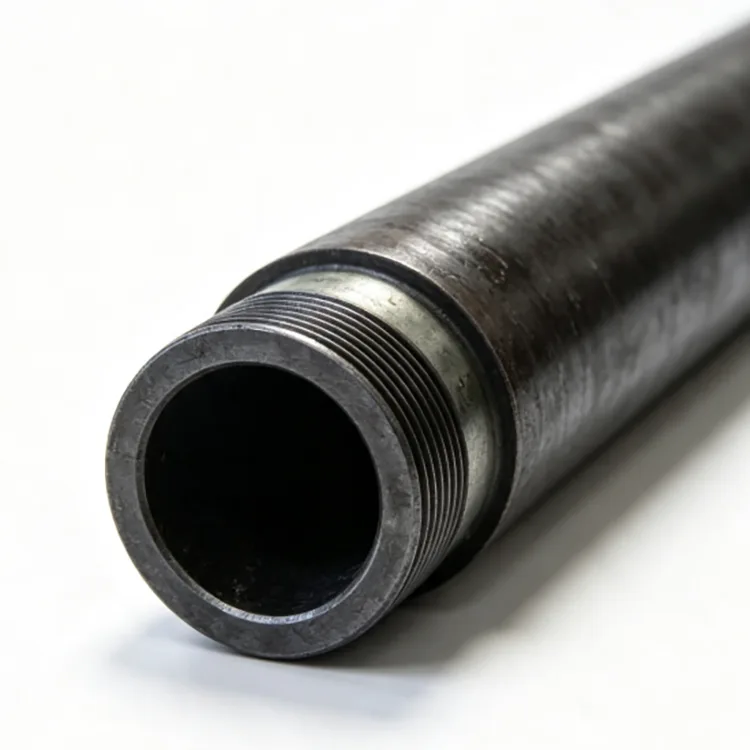

NU ikke-forstyrrede slanger har en ikke-forstyrret rørende og bruges almindeligvis til konventionelle brønde, hvor dens forbindelsesydeevne er tilstrækkelig.

EU-eksterne stødslange øger forbindelsessektionen og vælges almindeligvis, når der kræves højere trækkapacitet.

Premium-forbindelser bruges, når brønden kræver forbedret gasforsegling, større modstand mod gentagen belastning eller mere krævende tryk- og temperaturydeevne. Den nøjagtige forbindelse bør specificeres af projektet i stedet for at bruge et proprietært forbindelsesnavn som en generisk produktbeskrivelse.

Fremstillingsproces

En typisk sømløs olieslange til oliefeltproduktion omfatter forberedelse af stålstykker, opvarmning, gennemboring, varmvalsning, dimensionering, afkøling, udretning, skæring, varmebehandling, hvor det er nødvendigt, gevindbearbejdning og slutinspektion.

Gevindbearbejdning er særlig vigtig, fordi slangen gentagne gange sammensættes og brækkes ud under service. Gevindmål, koblingspasning, endetilstand og måling skal derfor opfylde den specificerede standard.

Inspektion og kvalitetskontrol

Inspektionskrav afhænger af kvalitet, produktspecifikation og indkøbsordre. De kan omfatte kemisk sammensætning, trækegenskaber, hårdhed, dimensionsinspektion, afdriftstest, hydrostatisk test og ikke-destruktiv undersøgelse.

For gevindslange er gevindinspektion og målekontrol også vigtig. Inspektionsregistreringer og tredjepartsinspektion kan arrangeres i henhold til projektets krav.

Rør vs. foringsrør

Rør og foringsrør bruges begge i den samme brønd, men udfører forskellige job.

Foringsrør giver brøndboringsstøtte og formationsisolering og er normalt cementeret på plads. Rør er installeret inde i huset og giver strømningsvejen til producerede eller indsprøjtede væsker. Slange kan hentes ud under overhalingsoperationer.

Fordi deres udvendige diametre, belastninger, forbindelser og designfunktioner er forskellige, er kappe og rør ikke udskiftelige.

Typiske applikationer

Olieproduktionsbrønde

Bruges til at transportere råolie og tilhørende gas fra produktionszonen mod overfladen.

Gasbrønde

Udvalgt med hensyn til tryk, temperatur, gassammensætning og krav til tilslutningsforsegling.

Vandinjektionsbrønde

Anvendes til injektionsstrenge, hvor slangematerialet og forbindelsen skal matche den injicerede vandkvalitet og driftsbetingelser.

Stimulering og overhalingsoperationer

Slangevalg skal tage højde for gentagne løb, træk, trykcykling og stimulationsbelastninger.

Vandrette og dybe brønde

Der kræves mere opmærksomhed for aksial belastning, knækning, træk, forbindelsesydeevne og trykforhold.

Længde og levering

API-områdelængder kan vælges i henhold til forings- og slangeprogrammet. R2 er meget udbredt til standardrørordrer, mens længere R3-samlinger kan overvejes, hvor brønddesignet og håndteringsforholdene tillader det.

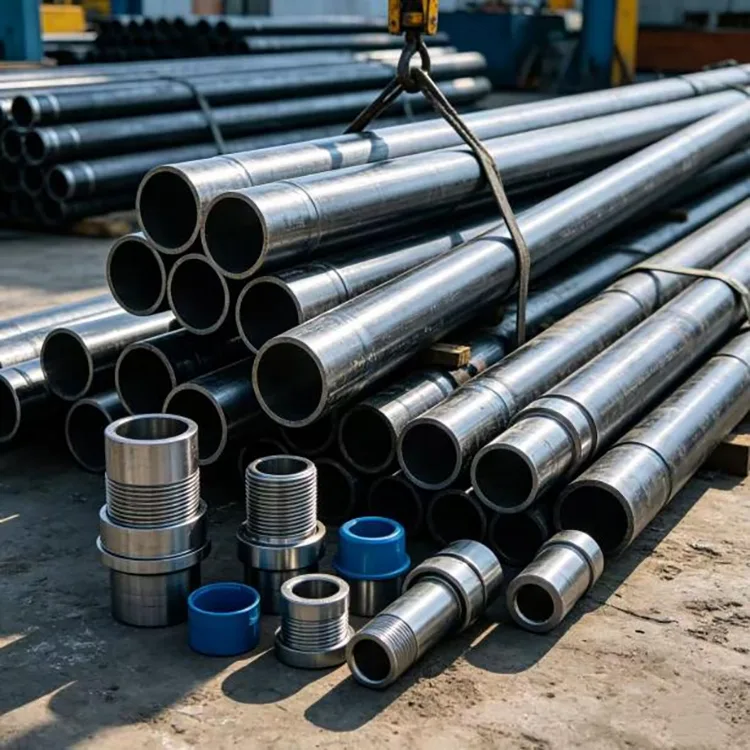

Rør kan leveres glat ende eller gevind og koblet i henhold til den specificerede tilslutning. Trådbeskyttere og passende bundtning er tilgængelige til transport og opbevaring.

Indkøbsoplysninger

For tilbud angiv slangestandard, kvalitet, nominel udvendig diameter, vægtykkelse eller vægtbetegnelse, forbindelsestype, længdeområde, mængde og servicebetingelser.

For sure eller ætsende brønde skal du også give oplysninger om H₂S, CO₂, chlorid, temperatur og tryk, hvor det er muligt. Dette gør det muligt at kontrollere materialet og forbindelsen i forhold til det faktiske driftsmiljø i stedet for at vælge alene efter dybde.

FAQ

Q1: Hvad er hovedforskellen mellem sømløse olieslanger til oliefelt og foringsrør?

Foringsrør er den ydre brøndboringsstøtte og formationsisoleringsrør, normalt cementeret på plads. Rør er installeret inde i huset og bærer producerede eller indsprøjtede væsker. Slangen kan trækkes ud under workover-operationer.

Spørgsmål 2: Er sømløse slanger den eneste tilladte type til oliebrønde?

Nej. API 5CT dækker både sømløse og elektrisk svejste beklædnings- eller rørprodukter. Når sømløse slanger er påkrævet, skal købsspecifikationen klart angive fremstillingstypen.

Q3: Hvordan vælger jeg mellem NU- og EU-rør?

NU-rør har en ikke-forstyrret forbindelse og bruges almindeligvis til konventionelle applikationer, hvor tilslutningskapaciteten er tilstrækkelig. EU-slanger har en udvendigt stødt ende og giver en større forbindelsessektion til applikationer, der kræver større trækkapacitet. API 5CT genkender både NU- og EU-slangeforbindelser.

Q4: Kan P110-slanger bruges i en sur brønd?

Bestem ikke sur-service egnethed ud fra styrke alene. H₂S-service kræver kontrol af den specificerede kvalitet, varmebehandling, hårdhed og miljøforhold. Slangen skal bestilles i henhold til de gældende krav til sur service.

Spørgsmål 5: Hvilke oplysninger er nødvendige for at vælge sømløse olieslanger til oliefelt?

De grundlæggende oplysninger omfatter rørstørrelse, vægtykkelse eller vægt, stålkvalitet, tilslutning, længde og mængde. For korrekt ingeniørvalg bør brønddybde, tryk, temperatur og væskesammensætning også angives.

Q6: Kan slangen leveres med gevind og koblet?

Ja. Rør kan leveres med specificerede API-forbindelser såsom NU, EU eller IJ, samt projektspecifikke premium-forbindelser, hvor det er relevant.
