RonghenggiverGalvaniseret Z Purlinløsninger til industribygninger, fabrikstage, solcelleanlæg på taget, landbrugskonstruktioner og andre lette stålapplikationer. Fremstillet af Q235B- eller Q355B-stål gennem koldvalseformning og varmgalvanisering efter fremstilling, kombinerer disse Z-formede konstruktionselementer et effektivt tagspanddesign med korrosionsbeskyttelse til krævende udendørsmiljøer.
Galvaniserede Z-profiler er koldformede konstruktionsstålelementer designet primært til skrå tage og lette stålkonstruktioner. Deres Z-formede geometri tillader tilstødende riller at overlappe, hvilket hjælper med at skabe kontinuerlige riller på tværs af tagspænd. Når den færdige Z-sektion er varmgalvaniseret efter formning, skæring og udstansning, får den færdige profil en beskyttende zinkbelægning på tværs af sine udsatte overflader. Dette gør galvaniserede Z-tinder velegnede til fabrikstage, solenergiprojekter på taget, landbrugsbygninger, fugtige industrianlæg og kyststrukturer. Udvælgelsen bør tage hensyn til stålkvalitet, sektionshøjde, vægtykkelse, spændvidde, tagbelastninger, rilleafstand og korrosionsmiljø i stedet for alene at stole på tykkelsen.
Indholdsfortegnelse
- Hvad er galvaniseret Z Purlin?
- Hvorfor betyder Z-sektionen noget i tagkonstruktion?
- Hvordan fremstilles galvaniseret Z Purlin?
- Hvad er de vigtigste specifikationer for galvaniseret Z Purlin?
- Hvordan skal zinkbelægning vælges?
- Skal du vælge Q235B eller Q355B?
- Hvor er galvaniseret Z Purlin almindeligvis brugt?
- Hvordan skal købere vælge den rigtige Z Purlin?
- Hvilke kvalitetsfaktorer bør købere tjekke?
- FAQ Om Galvaniseret Z Purlin
- Konklusion

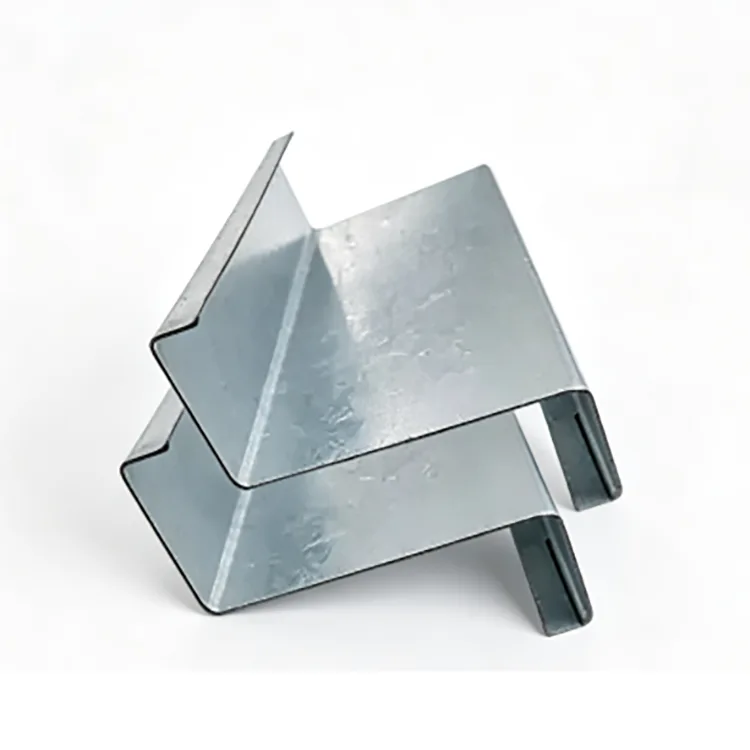

Hvad er galvaniseret Z Purlin?
En galvaniseret Z-purlin er en koldformet konstruktionsstålsektion med et Z-formet tværsnit. Det er typisk fremstillet af konstruktionsstålbånd, dannet gennem en række rulleformningsoperationer, behandlet til den nødvendige længde og hulkonfiguration og derefter varmgalvaniseret som en færdig profil.
Z-geometrien er især nyttig til skrå tagkonstruktioner, fordi tilstødende elementer kan overlappe i deres ender. Denne egenskab kan understøtte kontinuerte purlin-arrangementer og samtidig reducere behovet for separate forbindelser ved hvert strukturelt spænd.
Ronghengs produktinformation specificerer Q235B og Q355B stålkvaliteter, Z100-Z300 sektionsstørrelser og vægtykkelser fra 1,2 mm til 3,0 mm. De færdige profiler kan også leveres med fast længdeskæring, stansning og hjørnebearbejdning efter projektkrav.
I modsætning til en ubelagt koldformet Z-sektion har en varmgalvaniseret profil en zinkbelægning designet til at beskytte det underliggende stål mod atmosfærisk korrosion. Belægningen kan give både barrierebeskyttelse og offerbeskyttelse, hvilket gør materialet særligt anvendeligt til udsatte strukturer.
Hvorfor betyder Z-sektionen noget i tagkonstruktion?
Den største strukturelle fordel ved en Z-purlin er dens evne til at overlappe med en anden Z-sektion. På et skrånende tag kan flangerne af tilstødende elementer arrangeres for at skabe en overlappende forbindelse, der hjælper med at forlænge furlinen gennem successive spænd.
Denne konfiguration kan give flere praktiske fordele:
- Effektiv udnyttelse af den Z-formede konstruktionsprofil.
- Potentielt færre separate samlinger langs kontinuerlige taglinjer.
- Praktisk anvendelse i skrå industritage.
- Kompatibilitet med forudstansede forbindelseshuller.
- Fleksibel dimensionering til forskellige spændvidde og belastningskrav.
For tage med en hældning over ca. 10° kan overlapningsfunktionen være særlig nyttig. For fladere tagsystemer kan en C-purlin nogle gange give et enklere strukturelt arrangement. Det endelige valg bør altid følge konstruktionstegninger og tekniske beregninger.
Hvordan fremstilles galvaniseret Z Purlin?
Fremstillingssekvensen har en direkte indflydelse på belægningens dækning og dimensionelle konsistens. En korrekt fremstillet galvaniseret Z-purlin dannes og fremstilles før varmgalvaniseringsstadiet.
En typisk fremstillingsproces omfatter:
- Eftersyn og klargøring af stålspole.
- Afretning af stålbåndet.
- Kold rulle dannes i Z-profilen.
- Skæring i fast længde.
- Stansning og hjørneskæring.
- Opretning og afspænding.
- Affedtning og syltning.
- Fluxing og tørring.
- Varmgalvanisering i smeltet zink.
- Køling og passivering.
- Inspektion af zinkbelægning.
- Endeligt udseende, dimensions- og pakningsinspektion.
Varmgalvanisering udføres ved ca. 450°C. Gennemførelse af de større skære- og stanseoperationer før galvanisering gør det muligt for bearbejdede områder, dannede hjørner og forbindelseszoner at modtage zinkbeskyttelse under galvaniseringsfasen.
Hvad er de vigtigste specifikationer for galvaniseret Z Purlin?
Forskellige byggeprojekter kræver forskellige kombinationer af sektionshøjde, stålkvalitet, tykkelse, længde og zinkbelægning. Følgende specifikationer giver en praktisk reference til indkøb og tekniske diskussioner.
| Punkt | Typisk specifikation | Projektovervejelse |
|---|---|---|
| Stålkvalitet | Q235B / Q355B | Valgt i henhold til strukturelle belastningskrav |
| Sektionsområde | Z100-Z300 | Højere sektioner kan passe til større spændvidder og tungere belastninger |
| Vægtykkelse | 1,2-3,0 mm | Afhænger af spændvidde, afstand, vind, sne og designbelastninger |
| Formningsmetode | Formning af kold rulle | Skaber ensartet Z-formet geometri |
| Galvaniseringsmetode | Varmgalvanisering efter formning | Beskytter den færdige fremstillede profil |
| Standard zinkbelægning | ≥85 μm | Egnet startniveau for normal udendørs eksponering i landet |
| Højere zinkbelægning | 120–180 μm | Velegnet til fugtige eller medium korrosionsmiljøer |
| Høj-korrosionsbelægning | 200–275 μm | Betragtes til stærk kyst- eller industriel eksponering |
| Forarbejdning | Skæring, stansning, hjørneskæring | Kan tilpasses efter konstruktionstegninger |
Disse parametre bør ikke betragtes uafhængigt. Sektionshøjde, vægtykkelse, stålkvalitet, purlinafstand og strukturel belastning arbejder sammen for at bestemme det passende design.
Hvordan skal zinkbelægning vælges?
Den påkrævede zinkbelægning afhænger i høj grad af det miljø, hvor ringen skal fungere. En belægning, der er egnet til en tør inlandsfabrik, bør ikke automatisk anvendes til en kystbygning eller kemisk aggressive anlæg.
| Eksponeringsmiljø | Foreslået zinkbelægning | Typisk anvendelse |
|---|---|---|
| Tør indendørs | Ubelagt kan være tilstrækkeligt | Beskyttede indendørs strukturer |
| Normal Inland Outdoor | ≥85 μm | Fabrikstage og tagterrasse PV |
| Fugt/medium korrosion | 120–180 μm | Husdyrbygninger og fugtige værksteder |
| Kyst/stærk korrosion | 200–275 μm | Havne, kystnære bygninger og aggressive miljøer |
Den endelige belægningsspecifikation bør etableres i henhold til projektets korrosionskategori, miljøeksponering, gældende standarder og forventede serviceforhold.
Skal du vælge Q235B eller Q355B?
Q235B og Q355B er begge tilgængelige valgmuligheder for galvaniserede Z-tinder, men de er ikke udskiftelige i enhver strukturel anvendelse.
Q235Bkan være passende til almindelige fabrikstage, landbrugsbygninger og solcellekonstruktioner på taget, når den valgte sektion og tykkelse opfylder de beregnede konstruktionskrav.
Q355Bovervejes ofte til større spændvidder, tungere snebelastninger, stærkere vindforhold og mere krævende strukturelle applikationer. Materialet med højere styrke kan give større belastningsevne under sammenlignelige sektionsforhold, men det betyder ikke automatisk, at der skal vælges en mindre sektion.
Til indkøbsformål bør stålkvaliteten derfor vælges fra det tekniske design snarere end fra materialepræference alene.
Hvor er galvaniseret Z Purlin almindeligvis brugt?
Kombinationen af strukturel effektivitet, overlappende geometri og korrosionsbeskyttelse gør galvaniseret Z-purlin velegnet til en bred vifte af byggeanvendelser.
- Fabrikstage:Anvendes som tag- og væggarn i industrielle stålbygninger.
- Solcelleanlæg på taget:Velegnet til skrå tage, hvor Z-sektions overlapning kan forenkle ringens arrangementer.
- Kystbygninger:Anvendes hvor der kræves øget zinkbelægningsbeskyttelse til udsat stål.
- Landbrugsstrukturer:Nyttigt til husdyrbygninger, landbrugsskure og drivhusrelaterede strukturer.
- Fugtige industrianlæg:Giver yderligere korrosionsbeskyttelse i fugtudsatte miljøer.
- Udendørs lette stålkonstruktioner:Kan indbygges i fritliggende tag- og indkapslingssystemer.
For ethvert projekt skal den valgte sektion verificeres i forhold til strukturelle tegninger, spændviddekrav, rilleafstand, vindbelastninger, snebelastninger og tilladt afbøjning.
Hvordan skal købere vælge den rigtige Z Purlin?
Køb af en Z purlin kun baseret på produktnavnet kan føre til ufuldstændige specifikationer. En professionel indkøbsanmodning bør definere de kritiske parametre før tilbud og produktion.
- Bekræft sektionsstørrelsen.Angiv en påkrævet Z-højde såsom Z160, Z200 eller en anden tegningsbaseret profil.
- Definer vægtykkelse.Typiske muligheder spænder fra 1,2 mm til 3,0 mm.
- Vælg stålkvaliteten.Bekræft, om Q235B eller Q355B er påkrævet.
- Identificer korrosionsmiljøet.Angiv, om projektet er inde i landet, fugtigt, kystnært eller kemisk aggressivt.
- Angiv zinkbelægning.For eksempel ≥85 μm, 120-180 μm eller 200-275 μm i henhold til projektets krav.
- Bekræft længde.Produktion med fast længde kan forenkle installationen og reducere forarbejdning på stedet.
- Giv stansetegninger.Huldiameter, afstand og placering skal være klart specificeret.
- Bekræft gældende standarder.Produktsiden henviser til GB/T 6728-2025 for konstruktionsstålsektioner og EN ISO 1461 for galvanisering.
En klar specifikation som f.eksQ355B / Z200 / 2,0 mm / 200 μm zink / fast længde / forstansetgiver en producent væsentligt mere nyttig information end en generel anmodning om galvaniseret Z-stål.
Hvilke kvalitetsfaktorer bør købere tjekke?
Kvalitetskontrol bør dække hele produktionskæden i stedet for kun at fokusere på det endelige udseende. Indgående stålspoler bør kontrolleres for kvalitet, tykkelse og overfladetilstand før rulleformning.
Under formning og fremstilling omfatter vigtige inspektionspunkter:
- Snithøjde og dimensionsnøjagtighed.
- Flangegeometri og profilkonsistens.
- Vægtykkelse.
- Rethed og vridning.
- Stanseposition og huldimensioner.
- Nøjagtighed med fast længde.
- Zinkbelægning tykkelse og dækning.
- Overfladetilstand efter galvanisering.
- Fravær af bart stål, afskalning eller overdreven zinkopbygning.
Hvis skæring eller boring er uundgåelig efter installationen, skal det blotlagte stål rengøres ordentligt og repareres med en passende zinkrig belægning. Svejsning fjerner ligeledes zink omkring det opvarmede område, så svejsede zoner kræver passende reparation efter svejsning.
For galvaniserede strukturelle komponenter er det generelt at foretrække at forhindre unødvendig bearbejdning på stedet, fordi forstansede og forudskårne sektioner tillader mere af den færdige profil at modtage korrosionsbeskyttelse før installation.
FAQ Om Galvaniseret Z Purlin
1. Kan galvaniserede Z-profiler bruges til solcelleanlæg på taget?
Ja. Galvaniserede Z-tinder kan bruges til solcellekonstruktioner på taget, især på skrå tage, hvor overlappende Z-sektioner kan understøtte et effektivt rind-arrangement. Sektionen og belægningen bør vælges i henhold til strukturelle belastninger og miljøpåvirkning.
2. Hvilken zinkbelægning er egnet til et kystprojekt?
For stærk kysteksponering kan en 200-275 μm zinkbelægning betragtes som en startspecifikation. Det endelige krav bør bestemmes i henhold til det faktiske korrosionsmiljø og gældende projektspecifikationer.
3. Kan galvaniserede Z-garn svejses?
Ja, men svejsning beskadiger zinkbelægningen omkring det opvarmede område. Det berørte område bør renses og repareres med en passende zinkrig belægning efter svejsning. Hvor det er praktisk, kan boltede forbindelser forenkle håndteringen af korrosionsbeskyttelse.
4. Er en tykkere Z-purlin altid bedre?
Nej. Øget vægtykkelse øger stålforbruget og kan øge projektomkostningerne. Den korrekte tykkelse afhænger af spændvidde, rilleafstand, vindbelastning, snebelastning, sektionshøjde, tilladt udbøjning og strukturelle beregninger.
5. Kan Z-pinde bruges til vægge?
Ja. Z-rinder kan bruges som væggarneringer og indfatningselementer. Imidlertid er overlapsfordelen ved Z-profilen generelt mere værdifuld i skrånende tagsystemer, så en C-sektion kan være mere praktisk til nogle væganvendelser.
6. Kan galvaniserede Z-ringe forstanses?
Ja. Hulstørrelse, placering og afstand kan fremstilles efter godkendte konstruktionstegninger. Udførelse af stansningen før varmgalvanisering giver også de forarbejdede områder mulighed for at modtage zinkbeskyttelse under galvanisering.
Konklusion
Galvaniseret Z-purlin giver en praktisk kombination af strukturel effektivitet, fleksibel fremstilling og korrosionsbeskyttelse til moderne stålkonstruktioner. Dens Z-formede geometri er især nyttig til overlappende tagelementer, mens varmgalvanisering efter formning og fremstilling hjælper med at beskytte den færdige profil i udendørs og fugtige miljøer. At vælge det rigtige produkt kræver mere end at specificere en Z-sektion: stålkvalitet, sektionshøjde, vægtykkelse, zinkbelægning, spændvidde, afstand, belastning og miljøeksponering bør alle overvejes under ét.
Til industritage, solcelleprojekter på tagterrasser, landbrugsbygninger, kyststrukturer eller andre lette stålapplikationer kan Rongheng gennemgå projektkrav og levere galvaniserede konstruktionsstålløsninger baseret på dimensioner, materialekvalitet, belægningskrav og forarbejdningsspecifikationer. Hvis du køber galvaniserede Z-sektioner til et kommende projekt,kontakt osmed din ønskede størrelse, stålkvalitet, zinkbelægning, mængde og tegninger for at diskutere en passende løsning.
