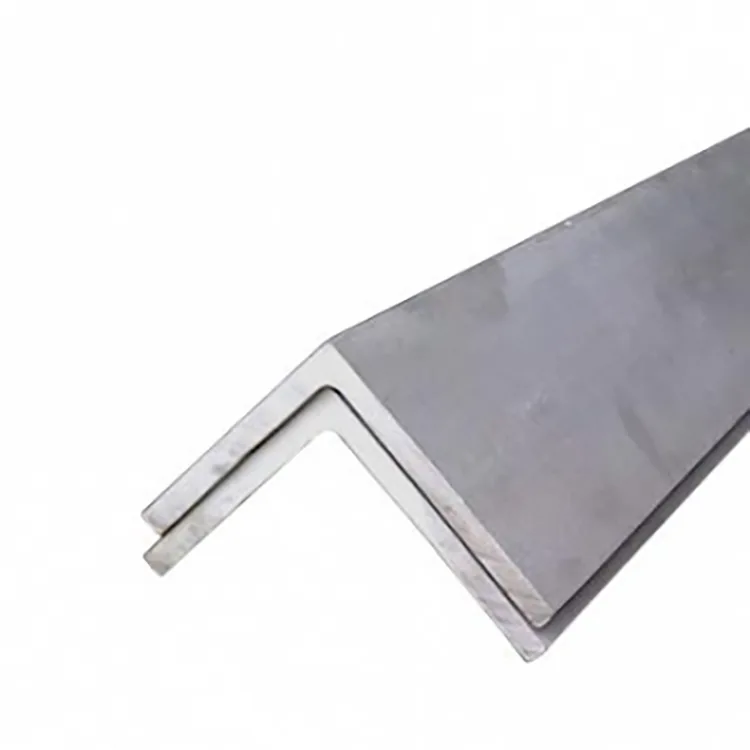

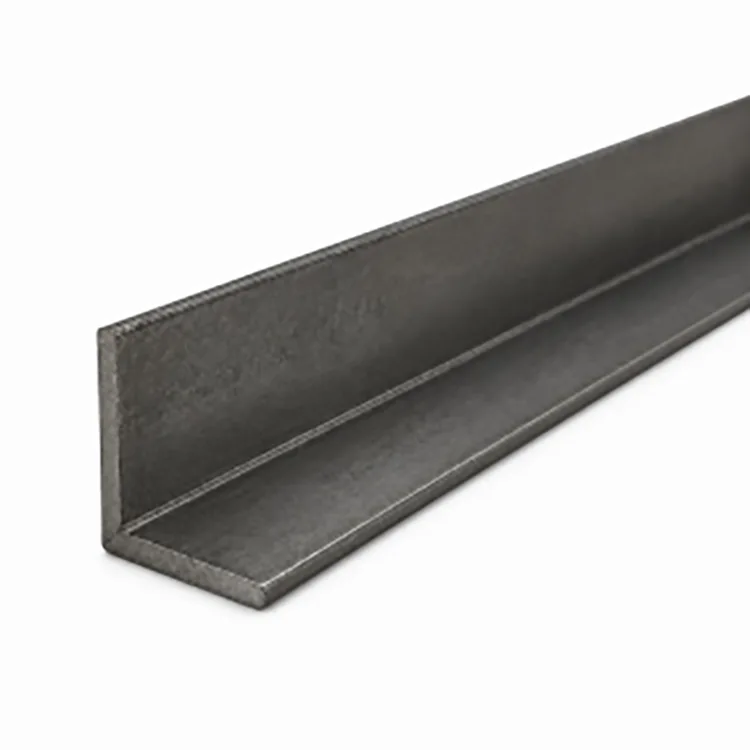

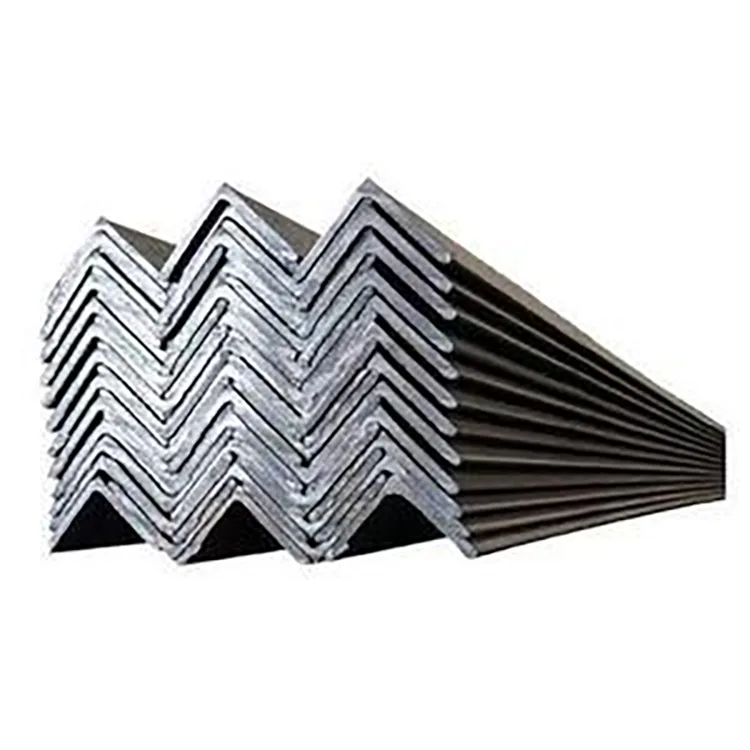

Hot-Rolled Steel Angle, også kendt som vinkeljern, er en L-formet strukturel sektion fremstillet ved at rulle opvarmet stålstang. Den fås i lige og ulige konfigurationer med Q235B og Q355B som de vigtigste stålkvaliteter.
90° sektionen giver to vinkelrette ben til svejsning, boltning, afstivning, forstærkning og støtte. Sammenlignet med flad stang giver vinkelsektionen større strukturel dybde og to forbindelsesflader, hvilket gør den velegnet til en bred vifte af fremstillede stålkomponenter.
| Punkt | Specifikation |
| Produkt | Varmvalset stålvinkel |
| Stålkvalitet | Q235B, Q355B |
| Profil | Lige vinkel, ulige vinkel |
| Lige vinkelområde | 20×20–200×200 mm |
| Ulige vinkelområde | 32×20–160×100 mm |
| Tykkelse | 2,5-24 mm |
| Standard længde | 6 m, 9 m, 12 m |
| Brugerdefineret længde | 1-18 m |
| Overflade | Sort varmvalset |
| Overfladebehandling | Sort, varmgalvaniseret, elektrogalvaniseret, malet |
| Forarbejdning | Skæring, boring, stansning, bukning, affasning, slibning, afkalkning |
| Kinesisk standard | GB/T 706-2016 |
| Eksportstandarder | EN, ASTM, JIS og andre aftalte specifikationer |
| Eksporter karakterer | S235JR, S355JR, A36 underlagt projektkrav |
Tilgængelige dimensioner og teoretiske vægte varierer med den valgte ens eller ulige vinkelbetegnelse. For tilbud angiv de nøjagtige bendimensioner og tykkelse, der kræves til projektet.
Lige vinkel har to ben af samme bredde og er almindeligt anvendt, hvor forbindelsen eller belastningsarrangementet er symmetrisk. Den er velegnet til seler, rammer, stativer, understøtninger og generelle fabrikerede strukturer.
Uens vinkel har forskellige benbredder. Det er nyttigt, når den ene forbindelsesflade har brug for mere bære- eller fastgørelsesareal, mens det andet ben skal passe til et smallere rum.
For konstruerede ordrer er den nøjagtige sektionsbetegnelse mere nyttig end en generel beskrivelse såsom "stål med stor vinkel."
Q235B er almindeligt anvendt til generel konstruktionsfremstilling, udstyrsrammer, understøtninger, autoværn og andre komponenter, hvor den specificerede designstyrke kan opfyldes med den valgte sektion.
Q355B giver en højere specificeret flydespænding og kan vælges, når designet kræver højere materialestyrke. Stålkvaliteten bør overvejes sammen med sektionsstørrelse, tykkelse, belastning og tilslutningsdesign.
Den passende karakter og sektion bør derfor bekræftes i forhold til den strukturelle beregning i stedet for at vælges alene efter karakter.
Den grundlæggende produktionsrute er:
Stålstykke → opvarmning → grovvalsning → mellemvalsning → færdigvalsning → dimensionering → opretning → skæring → inspektion → bundtning
Den L-formede sektion er dannet direkte gennem en række rullende passager. Efter rulning kontrolleres den færdige vinkel for dimensioner, rethed, længde og overfladetilstand, inden den samles til opbevaring eller forsendelse.
Den standard sorte overflade indeholder normal varmvalsende vægt. Afhængig af den endelige anvendelse kan materialet efterfølgende males, galvaniseres eller på anden måde behandles.
Varmvalset vinkel og koldformet vinkel fremstilles ved forskellige processer og bruges til forskellige strukturelle krav.
Varmvalset vinkel rulles fra opvarmet barre og er almindeligvis specificeret til konstruktionsstålværk, afstivere, understøtninger og fabrikerede komponenter, hvor en valset sektion er påkrævet.
Koldformet vinkel fremstilles ved at bøje stålbånd ved stuetemperatur og er generelt forbundet med lettere sektioner og applikationer, hvor tyndt materiale er acceptabelt.
For et konstruktionsprojekt bør sektionen følge ingeniørtegningen og gældende standard frem for at blive udskiftet udelukkende på basis af materialepris.
Flad stang har et enkelt fladt tværsnit og bruges almindeligvis til plader, stropper, forstærkningslister og andre flade komponenter.
Vinkelstål har to vinkelrette ben, der giver to forbindelsesflader og en retvinklet profil. Dette gør den velegnet til afstivere, hjørner, understøtninger og forstærkninger, hvor en flad sektion ikke ville give den nødvendige geometri.

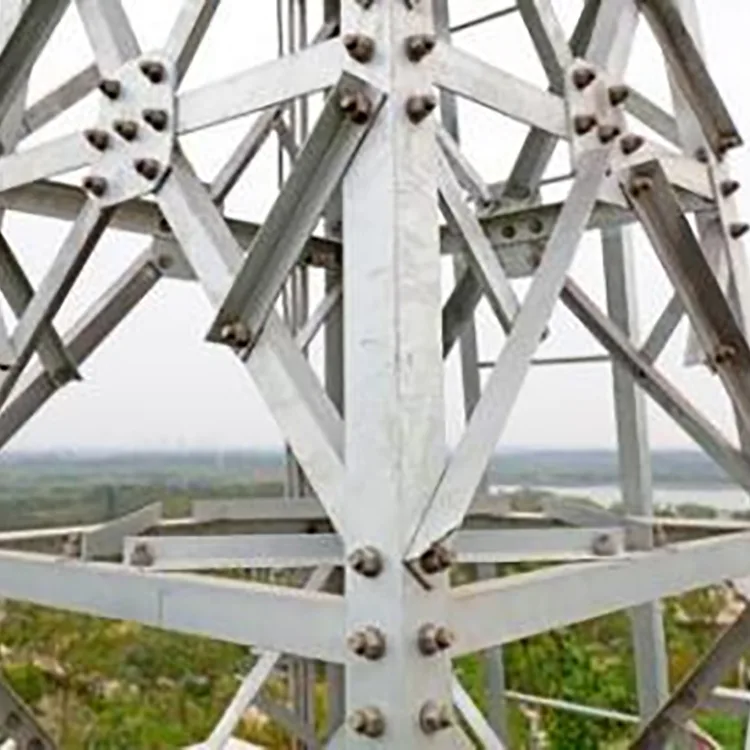

Varmvalset stålvinkel bruges i bygnings-, industri- og infrastrukturfremstilling, hvor der kræves en L-formet konstruktionssektion.

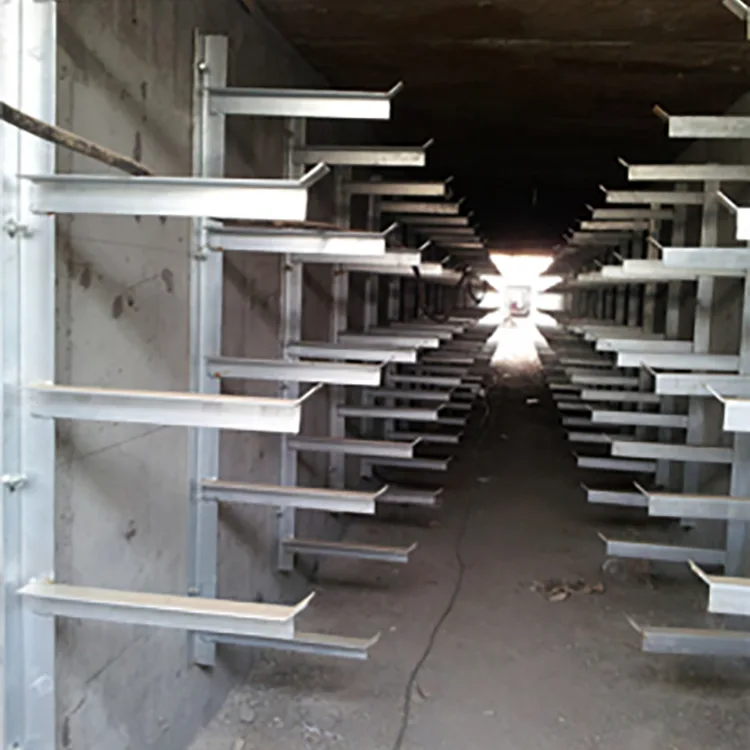

I solcelleprojekter kan vinkelstål anvendes til afstivninger, forbindelsesdele, armering og udvalgte hjælpestøttekomponenter. Den nødvendige sektion afhænger af den beregnede belastning, spændvidde, tilslutningsmetode og installationsforhold.
Ved udendørs eksponering bør korrosionsbeskyttelse specificeres sammen med stålsektionen. Sort varmvalset vinkel kan kræve en separat beskyttende belægning, mens varmgalvaniseret vinkel giver en zinkbelægning til udsatte applikationer.
Til distribuerede solcelleprojekter blev der leveret 40×40 mm og 50×50 mm varmvalset stålvinkel til udvalgte støtte- og armeringskomponenter. Materialet blev efterfølgende behandlet til udendørs korrosionsbeskyttelse og brugt i taginstallationer.
Ifølge den leverede projektjournal viste strukturer, der brugte den galvaniserede version, ingen udbredt synlig rust eller deformation efter fem års drift.
Varmvalset stålvinkel kan leveres som standard lige lager eller bearbejdes før levering i henhold til projekttegningen.
Når galvanisering er påkrævet, afsluttes hovedskærings-, bore- og fabrikationsarbejdet normalt før varmgalvanisering. Dette reducerer mængden af belægningsreparation, der kræves efter fremstilling.
Sort varmvalset stålvinkel leveres uden korrosionsbeskyttende belægning og kan anvendes direkte, hvor projektmiljøet og belægningssystemet tillader det.
Til udendørs eller fugtige miljøer kan maling eller varmgalvanisering specificeres i henhold til de påkrævede serviceforhold. Kravet til overfladebehandling bør indgå i indkøbsspecifikationen sammen med stålkvalitet og sektionsstørrelse.
Materialeinspektion dækker den specificerede stålkvalitet og sektion før færdigvareinspektion.
Nøgledimensionelle kontroller omfatter bendimensioner, tykkelse, rethed og længde. Overfladen kontrolleres også for synlige defekter, mens revner, lamineringer og væsentlige deformationer kræver særlig opmærksomhed, fordi de kan påvirke fremstilling og strukturel brug.
Ved projektordrer kan materialecertifikater og kontrolprotokoller leveres i henhold til aftalte krav. Tredjepartsinspektion kan også arrangeres, når det er specificeret.
Vores forsyningskæde i Tianjin Daqiuzhuang understøtter sourcing af varmvalset stålvinkel sammen med skæring, boring, bukning, galvanisering og eksportlogistik.
Q235B og Q355B er tilgængelige med eksportkvaliteter som S235JR, S355JR og A36 underlagt de krævede specifikationer, mekaniske egenskaber og certificering.
Standard- og projektspecifikke længder kan aftales, og aftalt behandling kan gennemføres inden afsendelse. Materialecertifikater, kontrolregistreringer og tredjepartskontrol kan også koordineres i henhold til ordrekravene.
For eksportforsendelser kan bundtet pakning, containerladning og dokumentation arrangeres gennem Tianjins forsynings- og logistiknetværk.
Lige vinkel har to ben af samme bredde. Uens vinkel har forskellig benbredde og anvendes hvor de to forbindelsesflader kræver forskellige dimensioner.
Lige vinkler er tilgængelige fra cirka 20×20 mm til 200×200 mm, mens ulige vinkler spænder fra cirka 32×20 mm til 160×100 mm, med tykkelser fra 2,5–24 mm.
Ja. Begge kvaliteter kan leveres i henhold til det påkrævede afsnit, projektspecifikation og gældende standard.
Disse kvaliteter kan diskuteres for eksportordrer, underlagt den nødvendige kemiske sammensætning, mekaniske egenskaber, gældende standard og certificering.
Ja. Fastskæring, boring, stansning, bukning, affasning, slibning og anden aftalt fremstilling kan arrangeres.
Ja. Varmgalvanisering kan arrangeres, når der kræves korrosionsbeskyttelse til udendørs eller fugtig drift.
Ja, når der anvendes et passende korrosionsbeskyttelsessystem. Ubehandlet sort stål vil korrodere, når det konstant udsættes for fugt og vejr.
De er forskellige produkter og bør vælges efter stålkvalitet, sektionsgeometri, tykkelse, fremstillingsstandard og strukturelle krav frem for fremstillingstemperatur alene.
Angiv vinkeltype, bendimensioner, tykkelse, stålkvalitet, længde, mængde, forarbejdningskrav og krav til overfladebehandling.
Bekræft de angivne bendimensioner, tykkelse og gældende tolerancer, og anmod om materiale og inspektionsdokumentation til projektordrer.
Ja. Standardlængder er 6 m, 9 m og 12 m, med projektspecifikke længder fra ca. 1-18 m til rådighed i henhold til bestillingen.
Ja. Den kan bruges til bøjler, forbindelsesdele, forstærkning og udvalgte støttekomponenter. Sektionen og korrosionsbeskyttelsessystemet bør vælges i overensstemmelse med det strukturelle design og stedets miljø.
