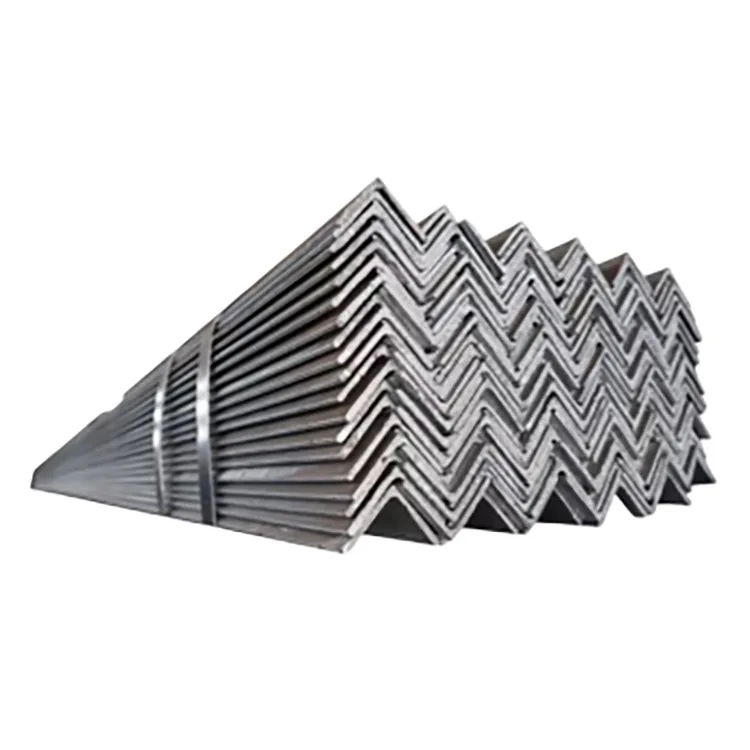

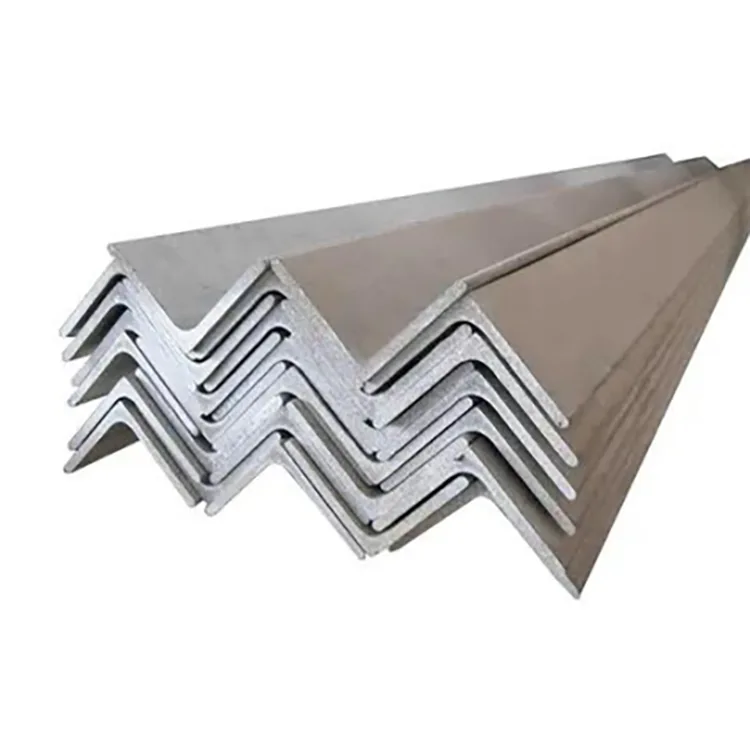

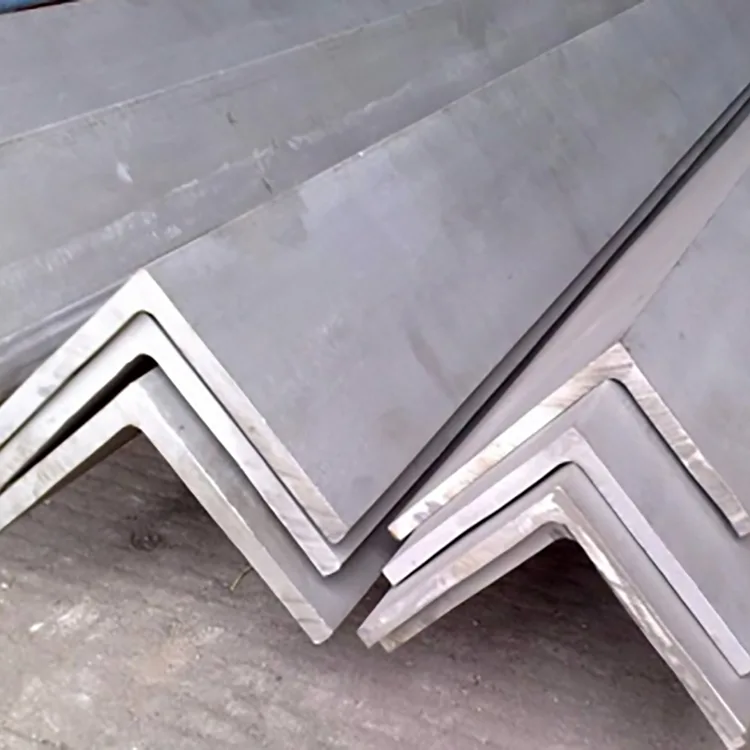

Varmgalvaniseret stålvinkel er lavet af varmvalset kulstofstrukturvinkelstål og belagt med zink efter sektionsformning og påkrævet fremstilling. Den fås i lige store og ulige vinkler med Q235B og Q355B stålkvaliteter.
Lige vinkel har to ben af samme bredde. Uens vinkel har forskellige benbredder til applikationer, hvor forbindelsen eller belastningsarrangementet kræver forskellige lejedimensioner.
| Produkt | Varmgalvaniseret stålvinkel |
| Grundmateriale | Q235B, Q355B |
| Profil | Lige vinkel / Ulige vinkel |
| Fælles størrelse | 20 × 20 mm–200 × 200 mm |
| Tykkelse | 2,0-20 mm |
| Standard længde | 6 m / 9 m / 12 m |
| Brugerdefineret længde | Skæring i fast længde tilgængelig |
| Zink belægning | Almindeligvis 60-120 μm |
| Højere belægning | 150–200 μm |
| Overflade | Varmgalvaniseret, sølvgrå |
| Forarbejdning | Skæring, stansning, boring, bukning, affasning, slibning og anden aftalt fremstilling |
| Strukturelt stål reference | GB/T 706 |
| Galvaniseringsreference | GB/T 13912-2020 |
| Trækstyrke | Cirka 375–500 MPa, afhængig af karakter og specifikation |
ASTM, EN eller andre destinationsmarkedsstandarder kan specificeres, når det kræves af projektet.
Q235Bbruges almindeligvis til støtterammer, autoværn, udstyrsstøtter, lagerstrukturer og generel stålfremstilling.
Q355Bgiver højere materialestyrke til applikationer med højere belastninger, større spændvidder eller mere krævende strukturelle krav.
Stålkvaliteten skal vælges sammen med vinkelstørrelse, tykkelse, spændvidde, belastning og tilslutningsdesign.
Vinkelstålet forarbejdes og overfladeforberedes inden nedsænkning i smeltet zink ved ca. 450–460°C.
Produktionsrækkefølge:
Varmvalset vinkelstål → indgående inspektion → opretning → skæring / fremstilling → affedtning → bejdsning → skylning → flusning → tørring → varmgalvanisering → køling → passivering → endelig opretning og dimensionering → zinkbelægningsinspektion → slutkontrol → pakning.
Pickling removes rust and mill scale so that the zinc coating can form properly on the steel surface.
| Miljø | Belægningsretning |
| Normal udendørs eksponering | 60–120 μm |
| Fugtigt udendørs miljø | Øget belægning kan angives |
| Eksponering for kystsalt | 150–200 μm kan angives |
| Kemisk eller alvorlig korrosion | Projektspecifikke belægningskrav |
Belægningskravet bør angives i indkøbsordren i stedet for kun at angive "varmgalvaniseret". For eksempel:Q355B / 100 × 100 × 8 mm / 12 m / varmgalvaniseret / 150–200 μm.
| Anvendelse | Typisk brug |
| Fotovoltaiske anlæg | Støttekomponenter, bøjler, fastgørelsesrammer og hjælpestrukturer |
| Kommunal infrastruktur | Autoværn, hegnsstøtter og udendørs stålkonstruktioner |
| Gardinvægge | Beslag, støtteelementer og forbindelseskomponenter |

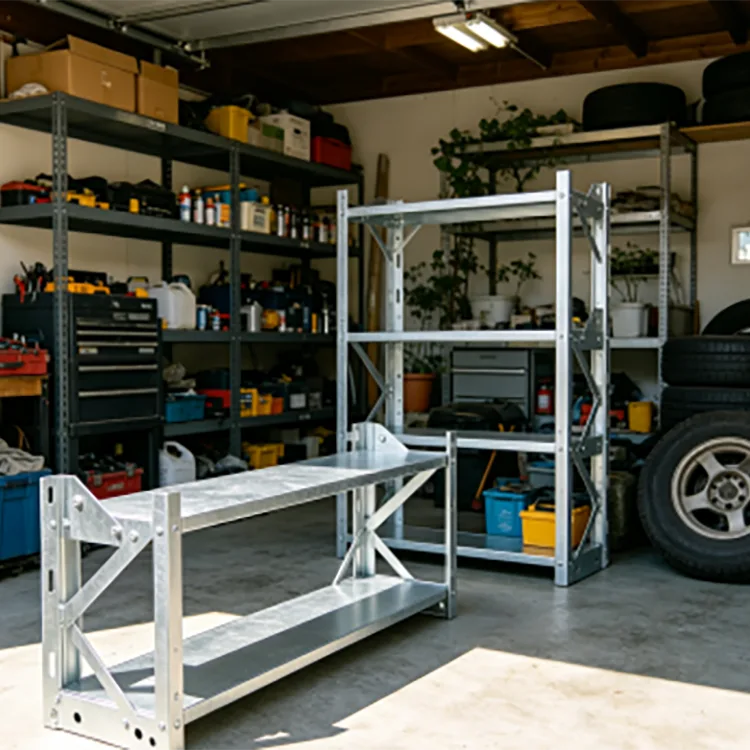

| Lagerbygninger | Reolrammer, udstyrsbaser og strukturel forstærkning |
| Industrielle anlæg | Rørstøtter, udstyrsbeslag og udendørs støttekonstruktioner |
| Landbrug | Drivhusrammer, hegnsstøtter og udstyrsstrukturer |
Fastskæring, stansning, boring, bukning, affasning og slibning kan arrangeres efter tegninger.
For fabrikerede komponenter kan større skæring og hulbehandling afsluttes før galvanisering, så den færdige del får zinkbeskyttelse efter bearbejdning.
Hvis skæring, boring eller svejsning udføres efter galvanisering, bør det udsatte stål eller varmepåvirkede område rengøres og repareres med en passende zinkrig belægning.
Eftersynet dækker både basisstålet og den galvaniserede belægning.
Materialecertifikater og galvaniseringskontrolprotokoller kan leveres til projektordrer. Tredjepartsinspektion kan også arrangeres efter behov.
Sort vinkelstål har ingen zinkbelægning og kræver normalt maling eller et andet korrosionsbeskyttelsessystem til udendørs brug.
Varmgalvaniseret vinkelstål belægges på fabrikken inden forsendelse, hvilket fjerner behovet for en separat fuldflademalingsproces på installationsstedet.
Til tørre indendørs applikationer kan sort vinkelstål være tilstrækkeligt, hvor det er tilladt i henhold til projektspecifikationen. For udendørs eller fugtudsatte konstruktioner bør korrosionsbeskyttelseskravet specificeres med stålkvaliteten og sektionen.

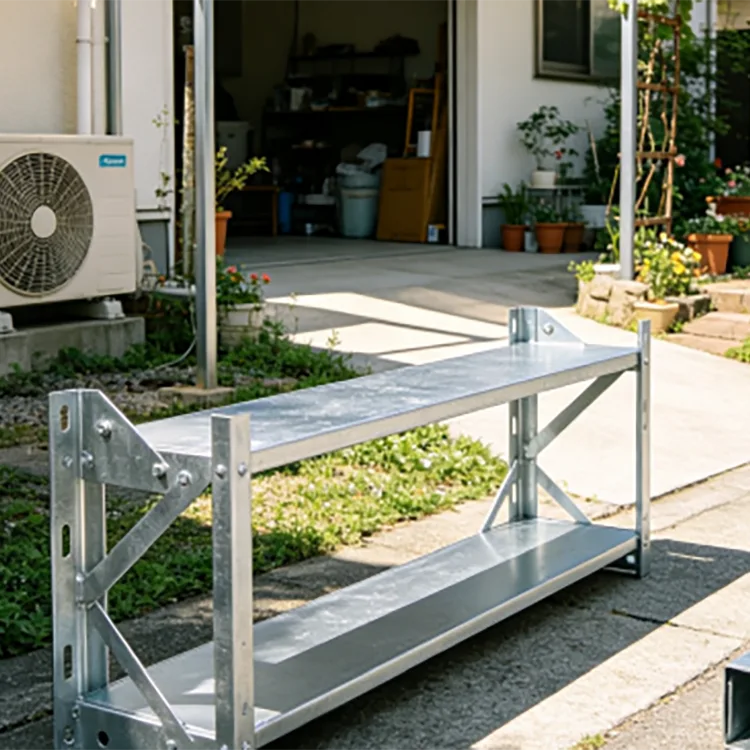

Vinkel stålgiver to vinkelrette ben og bruges almindeligvis til bøjler, beslag, rammer og forbindelsesdele.
Flad bargiver en enkelt flad overflade og bruges til stropper, plader, forstærkning og andre flade forbindelseskomponenter.
Kanal stålhar en dybere åben sektion og bruges generelt, hvor der kræves større sektionsdybde til strukturel understøtning.
Valget afhænger af belastning, tilslutningsmetode, tilgængelig plads og nødvendige sektionsegenskaber.
40 × 40 mm og 50 × 50 mm galvaniseret vinkelstål blev leveret til boliger og kommercielle PV-støtteapplikationer på taget. Materialet var specificeret med øget zinkbeskyttelse til udendørs eksponering.
Standard 6 m galvaniseret vinkelstål blev leveret til autoværn og indhegningsunderstøtningsarbejde. Materialet blev leveret i den ønskede længde og kontrolleret for sektionsmål før montering.
200 μm zinkbelagt galvaniseret vinkelstål blev leveret til udendørs udstyrsstøttekonstruktioner i et kystindustrielt miljø med saltfyldt luft og let kemikaliepåvirkning.
Varmgalvaniseret stålvinkel kan leveres i 6 m, 9 m og 12 m standardlængder eller skåret til projektmål. Lige og ulige vinkler, specificerede zinkbelægninger og fabrikerede komponenter kan arrangeres efter tegninger.

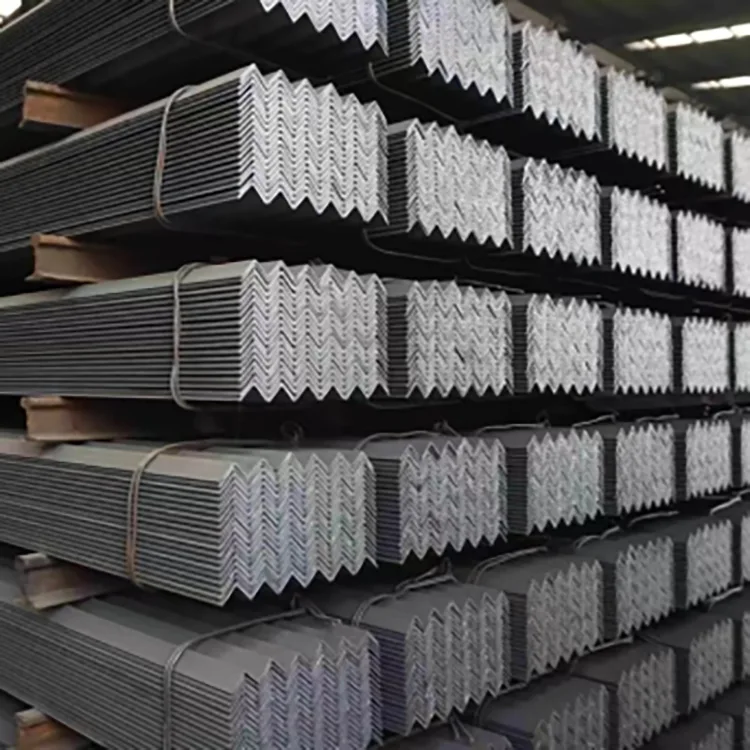

Til eksportforsendelser er stålvinkler bundtet og forstærket til havtransport. Fugtbestandig pakning kan bruges til at reducere håndteringsskader og risiko for hvidrust under transport og opbevaring.
En købsspecifikation skal indeholde:
Stålkvalitet + vinkeltype + benmål + tykkelse + længde + zinkbelægning + fabrikationskrav.
Eksempel:
Q235B / Equal Angle / 50 × 50 × 5 mm / 6 m / Varmgalvaniseret / specificeret zinkbelægning / forstanset iht. tegning.
Til projektordrer kan der leveres tegninger til skæring i fast længde, hulpositioner og andre fremstillingskrav.
Rongheng leverer stålprodukter fra Tianjin Daqiuzhuang med adgang til varmtvalset stål, galvanisering og nedstrøms stålbearbejdningsressourcer.
Standard vinkelstål og projektordrer kan koordineres med skæring, fremstilling, galvanisering, inspektion og eksportpakning i henhold til den nødvendige specifikation.
Ja. Både lige og ulige vinkelsektioner kan leveres efter størrelse og projektkrav.
Almindelige størrelser varierer fra cirka 20 × 20 mm til 200 × 200 mm, med tykkelser på 2-20 mm. Andre størrelser kan diskuteres i henhold til den nødvendige specifikation.
Standardlængder er 6 m, 9 m og 12 m. Skæring i fast længde er tilgængelig.
Det almindelige zinkbelægningsområde er 60–120 μm. Højere belægningskrav på 150–200 μm kan specificeres til krævende udendørsmiljøer.
Ja. Kystprojekter bør specificere zinkbelægningen i henhold til salteksponeringen. En højere belægning såsom 150-200 μm kan overvejes for stærkere eksponering.
Ja. Fastskæring, stansning, boring og anden fremstilling kan udføres før galvanisering i henhold til tegninger.
Svejsning fjerner zinkbelægningen omkring det opvarmede område. Efter svejsning skal det berørte område rengøres og repareres med en passende zinkrig belægning.
Ja. Den kan bruges til udvalgte PV-støtter, afstivere, fastgørelsesrammer og hjælpestrukturer. Sektionen og zinkbelægningen skal matche projektdesignet og eksponeringsforholdene.
Q235B bruges almindeligvis til konventionelle konstruktions- og støtteapplikationer. Q355B anvendes, hvor der kræves højere materialestyrke. Det endelige valg skal følge det strukturelle design.
Materialecertifikater og galvaniseringskontrolprotokoller kan leveres i henhold til bestillingen. Tredjepartsinspektion kan også arrangeres efter behov.
