Galvaniseret Z Purlin

Galvaniseret Z purlin er en koldformet strukturel sektion lavet af Q235B eller Q355B stålbånd. Strimlen passerer gennem flere formningsruller for at skabe Z-profilen, efterfulgt af skæring, stansning og hjørnebearbejdning. Det færdige element bejdses, flusses og varmgalvaniseres som en komplet sektion.

Z-profilen bruges hovedsageligt på skrå tage, fordi tilstødende elementer kan overlappe i deres ender. Dette understøtter kontinuerlige purlin-linjer og kan reducere separate samlinger sammenlignet med konventionelle C-sektioner. Den kan også bruges til vægrammer og andre lette stålkonstruktioner, når dens geometri og belastningsevne passer til designet.

Fremstillingssekvensen er vigtig: formning, skæring og udstansning afsluttes før galvanisering, hvilket gør det muligt for den færdige Z-sektion og dens bearbejdede områder at modtage zinkbelægningen under galvaniseringsfasen.

Hvor Z-sektionen gør en forskel

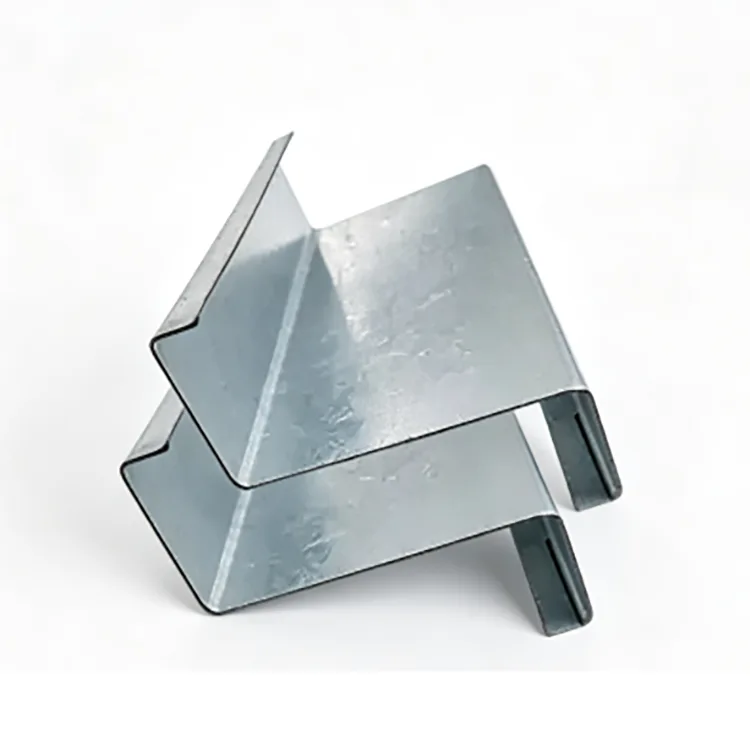

Det definerende træk ved en Z-ring er overlapningen mellem tilstødende elementer.

På et skrånende tag kan de øvre og nedre flanger af tilstødende Z-sektioner overlappe hinanden, hvilket gør det muligt for furlinen at fortsætte gennem tagkonstruktionen. Dette kan reducere skære- og forbindelsesarbejdet sammenlignet med separate elementer på hvert spænd.

Tage med en hældning over 10° er generelt mere velegnede til at udnytte Z-sektionens overlapning. Under ca. 8° kan en C purlin tilbyde et enklere arrangement.

Z-pinde kan også bruges som væggarner. Det sidste afsnit skal følge konstruktionstegninger og belastningsberegning.

Galvaniseringen er udført efter fremstillingen

Stålbåndet bearbejdes først til den færdige Z-sektion. Tilskæring, stansning og hjørnearbejde afsluttes inden elementet går i galvaniseringsbadet. Hele profilen renses derefter, flusses og nedsænkes i smeltet zink ved ca. 450°C.

Stålspiral → nivellering → koldvalseformning → fastlængdeskæring → stansning og hjørneskæring → opretning og spændingsaflastning → affedtning og bejdsning → flussning → tørring → varmgalvanisering → afkøling og passivering → zinkbelægningsinspektion → udseendekontrol → pakning.

Denne sekvens gør det muligt at galvanisere de dannede hjørner og tilslutningshuller sammen med den færdige profil.

Hovedspecifikationer

Zinkbelægning bør matche korrosionsmiljøet

For normal udendørs eksponering inden i landet, såsom almindelige fabrikstage og tagkonstruktioner uden saltspray eller kemiske gasser, er ≥85 μm en almindelig startspecifikation.

Til husdyrbygninger, fugtige værksteder og strukturer ved floden giver 120-180 μm et højere belægningsniveau.

For kystområder, havne, kemiske anlæg og spildevandsomgivelser kan det anbefalede område øges til 200–275 μm.

Den endelige belægning skal bekræftes i henhold til projektets korrosionsmiljø og designkrav.

Q235B eller Q355B?

Til almindelige fabrikstage, solcellekonstruktioner og landbrugsbygninger er Q235B almindeligvis tilstrækkelig, når den nødvendige sektion og tykkelse opfylder de beregnede belastninger.

Q355B er velegnet til store spændvidder, områder med meget sne, områder med kraftig vind og krævende kystprojekter. Baseret på de leverede projektdata kan Q355B yde cirka 30 % højere bæreevne på samme sektion under sammenlignelige forhold. Om dette tillader en mindre sektion eller lavere stålforbrug skal afgøres ved konstruktionsberegning.

Materialekvaliteten bør derfor vælges i henhold til det strukturelle krav.

Z Valg af sektion og vægtykkelse

Snithøjden bestemmer den overordnede geometri af ringen, mens vægtykkelsen påvirker modstanden mod belastning og deformation.

For vægtykkelse:

1,2–1,4 mm bruges generelt til applikationer med lille spændvidde og let belastning.

1,5–2,0 mm er det almindelige område for fabrikstagstag og solcellekonstruktioner på taget.

2,2–3,0 mm er mere velegnet, når taget har større spændvidder eller højere sne-, vind- eller strukturelle belastninger.

Sektionshøjde og tykkelse bør vælges sammen med spændvidde, rilleafstand, tagbelastning og tilladt nedbøjning.

Hvor galvaniseret Z Purlin bruges

Stålfabrikstage: taggarn og væggarn til udsatte industribygninger.

Solcelleanlæg på taget: især skrå tage, hvor Z-sektionen overlapper hinanden, kan forenkle ringens arrangement.

Kystbygninger: fritlagte tag- og indhegningssystemer nær kyststrækninger og havne, hvor der anvendes en øget zinkbelægning.

Husdyr og landbrugsstrukturer: skure med høj luftfugtighed, drivhuse og andre bygninger, hvor kondens kan fremskynde stålkorrosion.

Fugtige industrianlæg: tag- og vægrammer omkring værksteder, hvor almindeligt sort stål ville kræve yderligere korrosionsbeskyttelse.

Udendørs letmålede stålkonstruktioner: kommunale og andre udsatte skrånende tagkonstruktioner.

Hvad varmgalvanisering tilføjer

Zinkbelægningen giver barrierebeskyttelse og offerbeskyttelse. Det adskiller stålsubstratet fra fugt og ilt, mens zink også kan give elektrokemisk beskyttelse omkring små områder med lokale belægningsskader.

Dette er nyttigt til taggarn, fordi det er sværere at male en installeret tagkonstruktion end at behandle stål i jordhøjde.

Varmgalvanisering giver korrosionsbeskyttelse på tværs af de formede overflader. Det er ikke en erstatning for korrekt dræning, forbindelsesdesign eller reparation på stedet efter skæring og svejsning.

Tre almindelige indkøbssammenligninger

Galvaniseret Z-ring vs galvaniseret C-ring

Z-purlin er især nyttig, når tilstødende elementer kan overlappe langs et skrå tag. C purlin er ofte mere bekvemt til fladere tage eller layouter, hvor overlapning giver ringe praktisk fordel.

Galvaniseret Z-purlin vs malet Z-purlin

Maling giver overfladebeskyttelse, men skader omkring hjørner, huller, snit og tilslutningspunkter skal tages i betragtning. Varmgalvanisering påføres det færdige profil og giver korrosionsbeskyttelse for udsat stål. Den ofte citerede "5-10 gange længere" levetid bør ikke behandles som en universel regel, fordi malingens ydeevne afhænger meget af belægningssystem, forberedelse og eksponering.

Varmgalvaniseret Z-garn vs elektrogalvaniseret Z-purlin

Elektrogalvaniserede belægninger er normalt meget tyndere end varmgalvaniserede belægninger. Ved langvarig udendørs eksponering er varmgalvanisering generelt specificeret, når der kræves væsentlig zinkbeskyttelse.

Hvad købere bør tjekke før bestilling

For et konstrueret tagprojekt skal ordren identificere mere end blot "Z purlin".

Snit: Z100–Z300 eller en tegningsspecifik profil.

Vægtykkelse: 1,2–3,0 mm.

Stålkvalitet: Q235B eller Q355B.

Zinkbelægning: ≥85 μm, 120-180 μm eller 200-275 μm alt efter eksponering.

Længde: standard eller fast ikke-standard længde.

Udstansning: huldiameter, afstand og placering iht. tegninger.

Overflade: varmgalvaniseret efter formning og fremstilling.

En klar specifikation såsom Q355B / Z200 / 2,0 mm / 200 μm zink / fast længde / forstanset er lettere for producenten at citere og producere konsekvent end en generel anmodning om "galvaniseret Z-stål."

Forbindelse og behandling af websted

Hovedskæringen og udstansningen skal helst være afsluttet inden galvanisering. Hvis yderligere boring eller skæring er uundgåelig på stedet, bør det blottede stål renses og behandles med en passende zinkrig reparationsbelægning.

Svejsning fjerner zinken omkring svejsningen. Efter svejsning skal området rengøres og repareres. Hvor det strukturelle design tillader det, er boltforbindelser nemmere at håndtere på galvaniserede riller.

Produktion og kvalitetskontrol

Produktionskontrol starter med stålbåndet. Den indkommende spole kontrolleres for kvalitet, tykkelse og overfladetilstand før rulleformning.

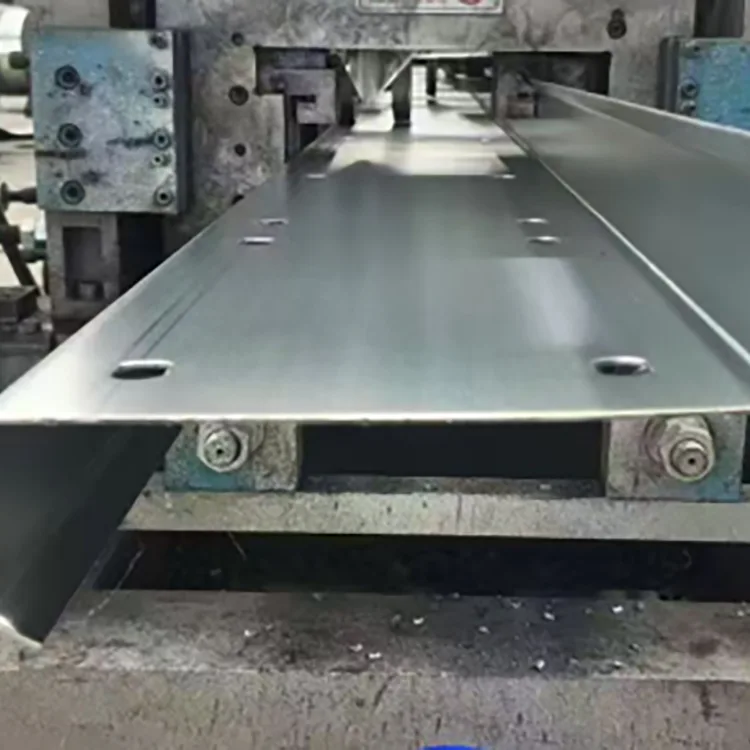

Under formning fokuserer dimensionskontrol på sektionshøjde, flangegeometri, vægtykkelse, rethed og vridning. Udstansning kontrolleres i forhold til godkendt tegning.

Efter galvanisering kontrolleres belægningen for dækning, tykkelse, udseende og defekter såsom bare områder, afskalning eller overdreven zinkopbygning. Nøjagtighed med fast længde og generel rethed kontrolleres også før pakning.

Projektvalgsreference

Indlands stejlt fabrikstag eller tagterrasse PV: Q235B, Z160–Z200, 1,5–2,0 mm, ≥85 μm.

Husdyr, fugtigt værksted eller flodprojekt: Q235B eller Q355B, 120–180 μm.

Kyst- eller havneprojekt: Q355B, 200–275 μm, med vægtykkelse valgt til den strukturelle belastning.

Stort spændtag med kraftig vind eller sne: Q355B, større Z-sektion og 2,2–3,0 mm godstykkelse, hvor det er nødvendigt.

Tørt indendørs tag: ubelagt koldformet Z-garn kan være et mere økonomisk valg.

FAQ

Q1. Vil zinkbelægningen blive beskadiget, når Z-tinder overlapper hinanden?

Normal boltet overlapning bør ikke forårsage afskalning af store områder, når den galvaniserede belægning har god vedhæftning. Små mekaniske skader kan repareres med zinkrig reparationsmaling.

Q2. Kan galvaniserede Z-garn svejses?

Ja, men zinkbelægningen omkring svejsningen vil blive beskadiget af varme. Det svejsede område skal rengøres og repareres efter svejsning. Bolteforbindelser foretrækkes generelt, hvor det er praktisk muligt.

Q3. Er Z purlin kun egnet til tage?

Nej. Den kan også bruges som væggarn. Imidlertid er C-tinder ofte mere bekvemme til vægsystemer, fordi Z-sektionens overlapning er mindre anvendelig på lodret vægramme.

Q4. Kan galvaniseret Z-purlin bruges til et 25-årigt solcelleprojekt på taget?

Det kan specificeres til PV-konstruktioner med lang levetid, men zinkbelægningen skal tilpasses det faktiske miljø. Indlands- og kystprojekter bør ikke automatisk bruge samme belægningstykkelse.

Q5. Hvordan identificerer jeg en Z-purlin, der blev galvaniseret før formning?

Kontroller de dannede hjørner for løbende revner eller afskalning af zinkbelægningen. For indkøb skal du bekræfte producentens proces og kræve, at Z-sektionen formes og udstanses før varmgalvanisering.

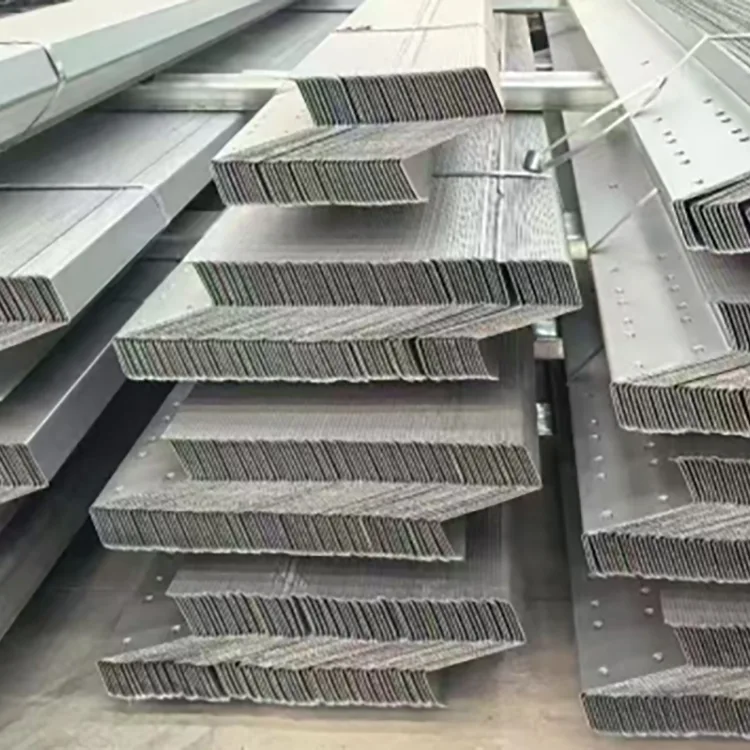

Q6. Kan producenten levere for-udstansede Z-ringe?

Ja. Hulstørrelse, afstand og position kan fremstilles i henhold til konstruktionstegningerne. Gennemførelse af udstansningen før galvanisering gør det også muligt for de forarbejdede områder at modtage zink under galvaniseringsstadiet.

Q7. Hvilken zinkbelægning skal bruges nær kysten?

Ved stærk kysteksponering kan en 200-275 μm belægning specificeres som startkrav. Den endelige belægning bør bestemmes i henhold til projektets korrosionsforhold og gældende specifikationer.

Q8. Er en tykkere Z-purlin altid bedre?

Nej. En tykkere væg øger stålforbruget og omkostningerne. Den korrekte tykkelse afhænger af spændvidde, afstand, vind- og snebelastninger, sektionshøjde og konstruktionsberegning.
