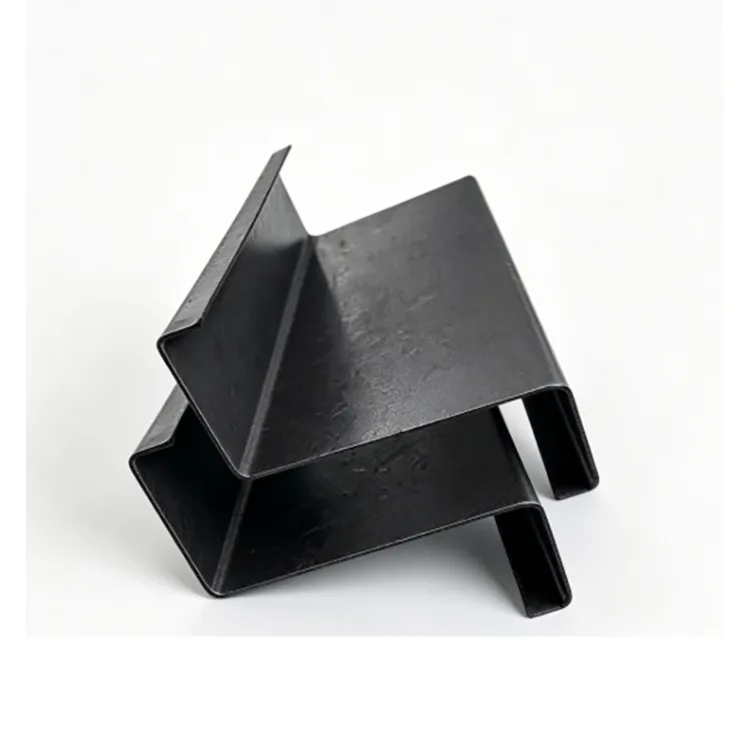

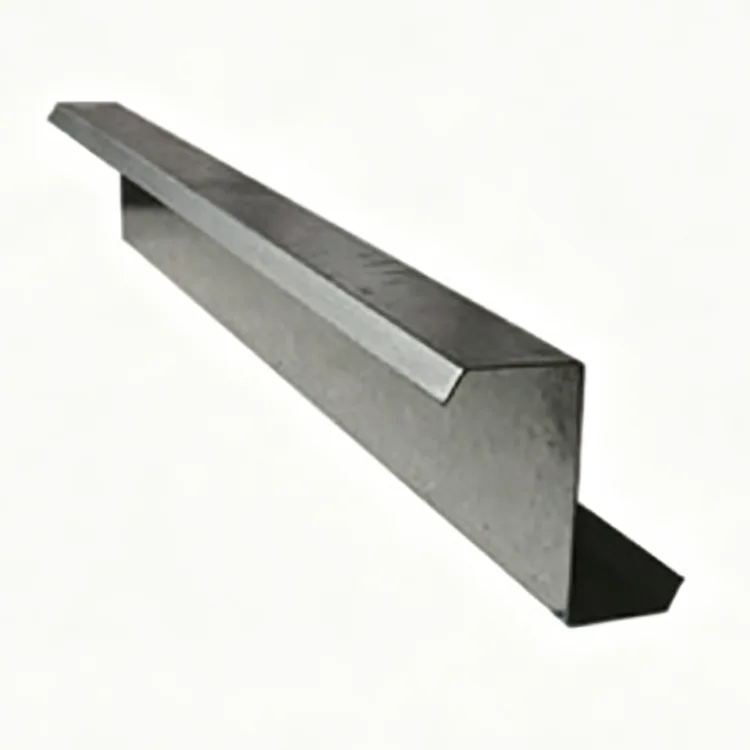

Koldformet Z-sektionsstål

Koldformet Z Section Steel er en koldformet tyndvægget stålsektion fremstillet af varmvalset stålbånd gennem kontinuerlig valseformning ved stuetemperatur. Strimlen passerer gennem flere formningsstande og formes gradvist til en Z-sektion uden et højtemperatur-varmvalsningstrin.

Koldformningsprocessen forbedrer dimensionskonsistensen og introducerer også arbejdshærdning i stålet. Den resulterende sektion kombinerer relativt lav vægt med nyttig bøjningsydelse, hvilket gør den meget udbredt til tag- og væggarneringer i lette stålkonstruktioner.

Den Z-formede profil har en anden praktisk fordel: dens forskudte flanger tillader tilstødende riller at overlappe. Dette er især nyttigt på tage med stor hældning, hvor der er behov for kontinuerlige riller omkring højderyggen.

Anbefalet miljø: lukkede indendørs bygninger, tørre værksteder og lagerbygninger uden direkte regn, saltspray, sur eller alkalisk ætsende fugt.

Produktionsproces

Produktionslinjen starter med indgående inspektion af stålspolen. Efter nivellering og opretning passerer strimlen gennem flere rulleformningsstationer, hvor den gradvist bøjes til den nødvendige Z-formede sektion.

Servo CNC-skæring giver den angivne elementlængde, mens automatisk stansning kan tilføjes i henhold til strukturtegningerne. De færdige profiler gennemgår derefter opretning og dimensionsinspektion inden klassificering, bundtning og opbevaring.

Inspektion af stålspole → nivellering og opretning → progressiv koldvalseformning → Z-sektionsformning → servo CNC fastlængdeskæring → automatisk stansning → opretning → visuel og dimensionel inspektion → bundtning og opbevaring

Fordi profilen dannes progressivt i stedet for at produceres ved konventionel varmvalsning, kan sektionsdimensioner, rethed og hulpositioner kontrolleres kontinuerligt under produktionen.

Kernespecifikationer

Hvorfor bruge en Z-sektion til tagbøjler?

Direkte overlapning ved tagryggen

Den mest åbenlyse forskel mellem en Z-sektion og en C-sektion er formen på flangerne. Den forskudte Z-profil gør det muligt for tilstødende elementer at overlappe hinanden, hvilket kan hjælpe med at opretholde kontinuitet gennem tagryggen.

Til taghældninger over 10° er Z-rinder ofte et praktisk valg, hvor overlappende elementer er en del af det strukturelle design. Dette reducerer behovet for yderligere skæring og gør installationen mere ligetil.

God bøjningsydelse med lavere vægt

Det Z-formede tværsnit giver nyttige sektionsegenskaber til bøjning. Kombineret med koldbearbejdningshærdning gør dette det muligt at anvende en relativt tynd sektion i passende tag- og væggarnapplikationer.

Sammenlignet med tungere traditionelle varmvalsede sektioner kan den lavere vægt reducere kravene til transport, løft og installation.

Konsekvent ligehed og hulposition

Produktionslinjen bruger progressiv valseformning, CNC-skæring og efterfølgende opretning. Dette hjælper med at kontrollere profilens rethed og vridning.

For riller med forudstansede bolthuller er nøjagtig hulpositionering vigtig, fordi fejl kan påvirke forbindelsen mellem rillen og hovedstålrammen. Forstansning før levering kan reducere skære- og borearbejde på stedet.

Lavere omkostninger til tørre indendørsprojekter

Standardproduktet leveres som natursort stål uden galvaniseret belægning. For tørre, lukkede indendørs bygninger, hvor yderligere korrosionsbeskyttelse ikke er påkrævet, undgår dette de ekstra omkostninger forbundet med galvaniserede Z-sektioner.

Hvis bygningen udsættes for regn, kondens, saltsprøjt eller ætsende medier, bør der i stedet specificeres en korrosionsbeskyttet version.

Praktisk skæring og svejsning

Fordi standardproduktet ikke har nogen galvaniseret belægning, er konventionelle skære- og svejseoperationer ligetil. Dette er nyttigt under indendørs fabrikations- og renoveringsprojekter, hvor medlemmer kan kræve lokal justering eller tilslutningsarbejde.

Typiske applikationer

Produktet bruges hovedsageligt til:

Tagbøjler i letvægtsstålbygninger

Storhældende lagertage

Industrielle værkstedstagsystemer

Indendørs logistik og lagerbygninger

Væg og tag sekundær indramning

Letvægts stålkabinetsystemer

Indendørs fabriksrenoveringsprojekter

Det er et sekundært konstruktionselement, såsom en purlin, snarere end en erstatning for hovedsøjler eller primære bjælker i en bygning.

Reelle projektansøgninger

Case 1: Z Purlins til et indendørs logistiklager med stor skråning

Projektet omfattede et 50.000 m² lukket logistiklager med en taghældning på 12°. Bygningen var helt lukket og brugt i et tørt indendørs miljø uden direkte regnpåvirkning.

De vigtigste krav var direkte overlapning af riller ved tagryggen, kontrollerede stålkonstruktionsomkostninger, kortere installationstid og reduceret risiko for problemer med opretning af tagpaneler.

Det valgte materiale var Q355B koldformet Z-sektionsstål, Z160–Z200, med 1,8–2,0 mm vægtykkelse og forstansede bolthuller.

Z-sektionerne kunne overlappe direkte, hvilket gør det muligt for rygelementerne at forblive kontinuerlige og reducere skære- og modifikationsarbejde på stedet. Installationstiden blev reduceret med 30 %.

Profilernes lave vridning hjalp de farvebelagte ståltagpaneler til at sidde mere jævnt, hvilket reducerede mellemrum, der kunne bidrage til vandlækage. De lettere elementer reducerede også transport- og løftekravene, og de samlede stålkonstruktionsomkostninger var 21 % lavere end den varmvalsede stålløsning.

Projektet bestod accept og er forblevet i indendørs service uden rustrelaterede problemer.

Case 2: Opgradering af letvægtsstålkabinet i et industrielt værksted

Det andet projekt involverede renovering af en ældre fabrik. Der var behov for nye lette stålkabinetter inde i værkstedet, med en relativt stor taghældning og et tørt, ventileret indendørsmiljø.

Det valgte produkt var Q235B koldformet Z Section Steel, Z120–Z140.

Medlemmerne blev leveret klar til montage uden omfattende sekundær bearbejdning. Den Z-formede overlappende struktur matchede taghældningen og hjalp med at opretholde et fladt og stabilt indhegningssystem.

Letvægtselementerne hjalp også med at holde renoveringsomkostningerne under kontrol, mens de forkortede installationsarbejdet inde i den eksisterende fabrik.

Z Sektionsvalgvejledning

Taghældning:

For taghældninger over 10° er Z-sektioner en foretrukken mulighed, når der kræves overlappende riller. For relativt lavvandede skråninger kan C-ringe også overvejes afhængigt af den strukturelle udformning.

Materialekvalitet:

Q235B er velegnet til generel letvægts purlin og kabinetapplikationer. Til større spændvidder, højere vind- eller snebelastninger og mere krævende strukturelle krav kan Q355B vælges sammen med en passende sektionsstørrelse og godstykkelse.

Sektionsstørrelse:

Z100–Z140 kan overvejes til lettere tag- og vægkonstruktioner. Z160-Z200 er velegnet til mange standard applikationer på lager og værksteder. Z220–Z300 kan bruges, hvor større sektioner er påkrævet af det strukturelle design.

Vægtykkelse:

Det tilgængelige område er 1,2–3,0 mm. Den endelige tykkelse bør bestemmes ud fra spændvidde, rilleafstand, vindbelastning, snebelastning, forbindelsesforhold og strukturelle beregninger frem for sektionsstørrelse alene.

Miljø:

Til tørre, lukkede indendørs bygninger kan naturligt sort Z-stål være en omkostningseffektiv mulighed. I værksteder med høj luftfugtighed eller kondens bør en passende rustforebyggende belægning overvejes.

Til udendørs bygninger, kystområder, regnudsatte strukturer eller landbrugsskure anbefales den naturlige sorte stålversion ikke. Der bør vælges en galvaniseret Z-sektion eller en anden korrosionsbeskyttet løsning.

Koldformet Z-sektionsstål vs C-sektionsstål

Valget bør i sidste ende følge den strukturelle udformning frem for taghældningen alene. Z-sektionens overlappende geometri er dens vigtigste praktiske fordel, hvor der kræves kontinuerlige purlinforbindelser.

Fabrikskvalitetskontrol

For Z-rinder er dimensionskonsistens særlig vigtig, fordi sektionerne skal forbindes nøjagtigt med hovedstålrammen og tagpanelerne.

Kvalitetskontrol dækker derfor stålspolen før formning, efterfulgt af kontrol under valseformning og efter skæring. Vigtige inspektionspunkter omfatter materialekvalitet, sektionsdimensioner, vægtykkelse, rethed, vridning, skærelængde, kanttilstand og position for forhullet hul.

Profilerne rettes efter formning for at reducere resterende forvrængning. Før afsendelse bliver færdige elementer inspiceret visuelt og dimensionelt og bundtet derefter i henhold til størrelse og ordrekrav.

For batchordrer hjælper det at bevare samme materialekvalitet, sektionsspecifikation og behandlingsparametre med at opretholde overensstemmelse mellem forskellige produktionsbatcher.

FAQ

Q1: Hvordan vælger jeg mellem Z-sektion og C-sektionsstål?

Den vigtigste overvejelse er taget og tilslutningsarrangementet. Z-sektioner er særligt anvendelige til tage, hvor tilstødende riller skal overlappe hinanden og fortsætte gennem højderyggen, især på større taghældninger. C-sektioner har bredere generel anvendelighed og kan bruges til lavere taghældninger afhængigt af den strukturelle udformning.

Q2: Er koldformet Z-sektionsstål let at vride?

En korrekt fremstillet Z-sektion gennemgår progressiv formning, dimensionering og opretning for at kontrollere vridning og deformation inden for de gældende standardkrav. Den valgte sektionsstørrelse, vægtykkelse, spændvidde og installationsmetode påvirker også dens ydeevne.

Spørgsmål 3: Skal indendørs Z-purlin males?

Til et tørt, ventileret indemiljø uden væsentlig kondensering kan den naturlige sorte ståloverflade anvendes uden yderligere belægning, hvis projektkravene tillader det. Til fugtige værksteder eller områder med hyppig kondensering anbefales en rustforebyggende belægning.

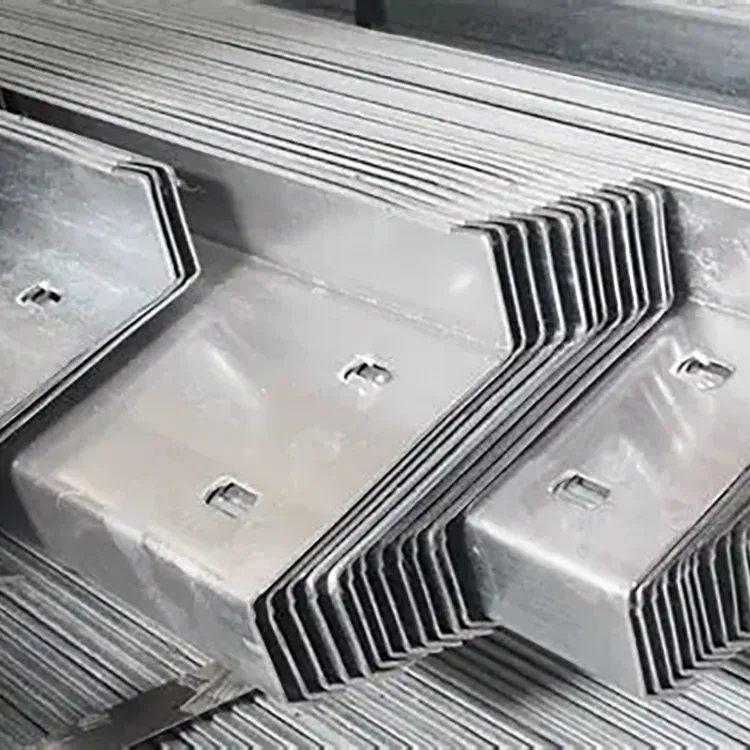

Q4: Kan Z-sektioner leveres med forstansede huller?

Ja. Boltehuller kan udstanses i henhold til strukturtegningerne, inden profilerne afsendes. Hjørnesnit og vinklede endesnit kan også fremstilles i henhold til de nødvendige tilslutningsdetaljer.

Q5: Kan længden tilpasses?

Ja. Standard levering er generelt inden for 6-12 m, mens ikke-standard faste længder kan fremstilles i henhold til projekttegninger og skærekrav.

Q6: Kan naturlig sort Z-sektionsstål bruges udendørs?

Det anbefales ikke til direkte udendørs eksponering, regn, kystsaltspray eller ætsende miljøer. Under disse forhold bør galvaniserede eller på anden måde korrosionsbeskyttede Z-sektioner overvejes.
