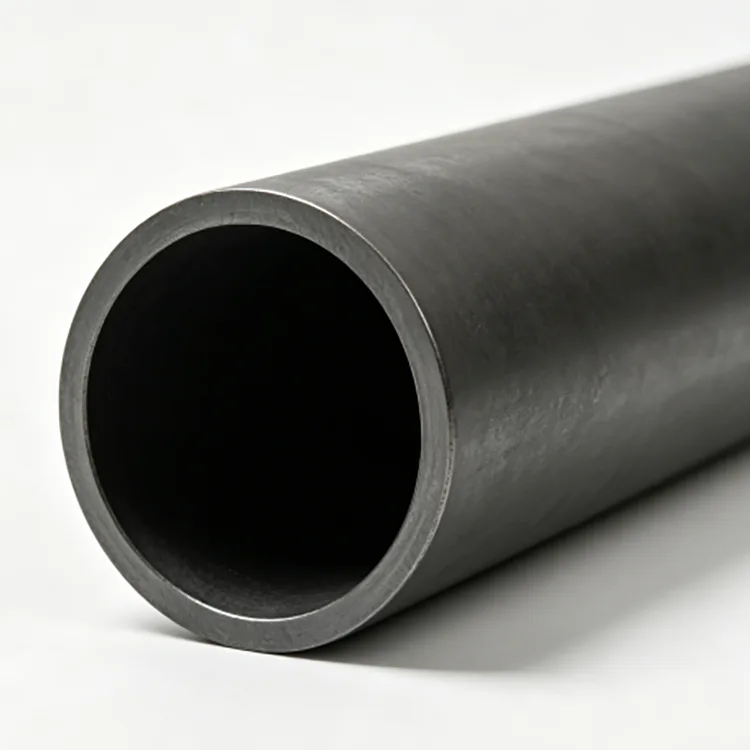

Sømløse kulstofstålrør til rørledningssystemer

Sømløse kulstofstålrør til rørledningssystemer er fremstillet af massivt stålemne i stedet for et stålbånd med en langsgående svejset søm. Billetten opvarmes, gennembores til en hul skal og rulles eller koldtrækkes efterfølgende for at opnå den nødvendige diameter og vægtykkelse.

For rørledningssystemer er hovedårsagen til at bruge sømløse rør ikke blot, at det har "højere styrke." Dens konstruktion fjerner den langsgående svejsesøm, der findes i svejste rør, hvilket kan være en vigtig overvejelse for visse højtryks-, højtemperatur- eller kritiske applikationer.

Det færdige rør kan leveres i sort stand, bejdset og passiveret, poleret, belagt med rustbeskyttende olie eller behandlet med anden aftalt overfladebeskyttelse. Den endelige specifikation bør være baseret på medium, temperatur, tryk, tilslutningsmetode og gældende rørledningsstandard.

Designsortiment

Materiale

20# kulstofstål bruges almindeligvis til generel væsketransport og konventionelle mekaniske applikationer.

Q235B er velegnet til generelle konstruktions- og støtteapplikationer, hvor designet kræver denne kvalitet.

Q345B kan overvejes til applikationer, der kræver højere styrke, underlagt den gældende rørspecifikation.

A106 Gr.B er et almindeligt valg til sømløse kulstofstålrør, der bruges i højtemperaturservice. ASTM A106/A106M-26 dækker sømløse kulstofstålrør til højtemperaturservice og inkluderer krav til mekanisk test, hydrostatisk test og ikke-destruktiv elektrisk test.

A53 Gr.B tilhører en bredere rørspecifikation, der dækker både sømløse og svejsede sorte og varmgalvaniserede rør, så køber skal tydeligt angive, at det ønskede produkt er sømløst. ASTM A53/A53M-24 dækker NPS 1/8 til og med NPS 26 og inkluderer hydrostatiske og andre inspektionskrav.

Vælg Standard først

Forskellige standarder er beregnet til forskellige tjenester.

Til generel væsketransport i Kina er GB/T 8163-2018 den nuværende standard for sømløse stålrør til væskeservice.

Til højtemperaturservice er ASTM A106/A106M specifikt beregnet til sømløse kulstofstålrør til højtemperaturservice.

Til råoliekrakning og relaterede petrokemiske ovne, varmevekslere og trykrørsapplikationer dækker GB 9948-2013 sømløse stålrør til råoliekrakning.

Derfor bør en rørledningsforespørgsel angive servicemediet og driftstemperaturen, ikke kun den udvendige diameter og vægtykkelsen.

Tryk og temperatur

Det medfølgende produktsortiment dækker 0,6–32 MPa og -20°C til 450°C, men disse bør ikke behandles som én universel klassificering for hvert rør.

Tilladt tryk afhænger af udvendig diameter, vægtykkelse, stålkvalitet, designtemperatur, korrosionsgodtgørelse, samlingskonfiguration og den gældende designkode.

Temperaturen påvirker også materialets ydeevne. Et rør, der er egnet til normal-temperatur vandforsyning, kan ikke automatisk bruges til højtemperaturdamp, blot fordi vægtykkelsen er den samme.

For højtemperatursystemer skal materialestandarden og designkoden derfor bekræftes før køb.

Hvorfor sømløse rør?

Fraværet af en langsgående svejsning er nyttig i applikationer, hvor rørvæggen skal give et kontinuerligt legeme rundt om omkredsen.

For mange almindelige lavtrykssystemer kan svejste rør være mere økonomisk.

Sømløse rør bliver mere relevante, når projektet kræver en sømløs specifikation på grund af tryk, temperatur, servicekriticitet eller den gældende kode.

Denne sondring er vigtig for indkøb. "Sømløs" bør være et krav i købsspecifikationen, når det tekniske design kræver det, snarere end en antagelse baseret på rørets udseende.

Rørledningsflow

Til væsketransport påvirkes trykfaldet af indvendig diameter, rørlængde, flowhastighed, væskeviskositet, fittings og indvendig overfladetilstand.

En større indvendig diameter kan reducere strømningshastighed og friktionstab, mens en mindre diameter kan øge pumpebehovet.

Af denne grund bør rørdimensionering baseres på det nødvendige flow og tilladte trykfald. Vægtykkelsen skal derefter kontrolleres separat for tryk og mekaniske krav.

Vægtykkelse

Det giver trykmodstand, giver mulighed for korrosionsgodtgørelse, hvor det er nødvendigt, bidrager til mekanisk stivhed og påvirker rørledningens eksterne belastningskapacitet.

Det leverede område er 1–50 mm, med SCH trykserier til rådighed for passende projektordrer.

En tykkere væg er ikke automatisk bedre. Det øger materialevægt, omkostninger og nogle gange krav til svejsning eller bukning. Den korrekte tykkelse bør komme fra designtryk, temperatur, materialekvalitet og korrosionsgodtgørelse.

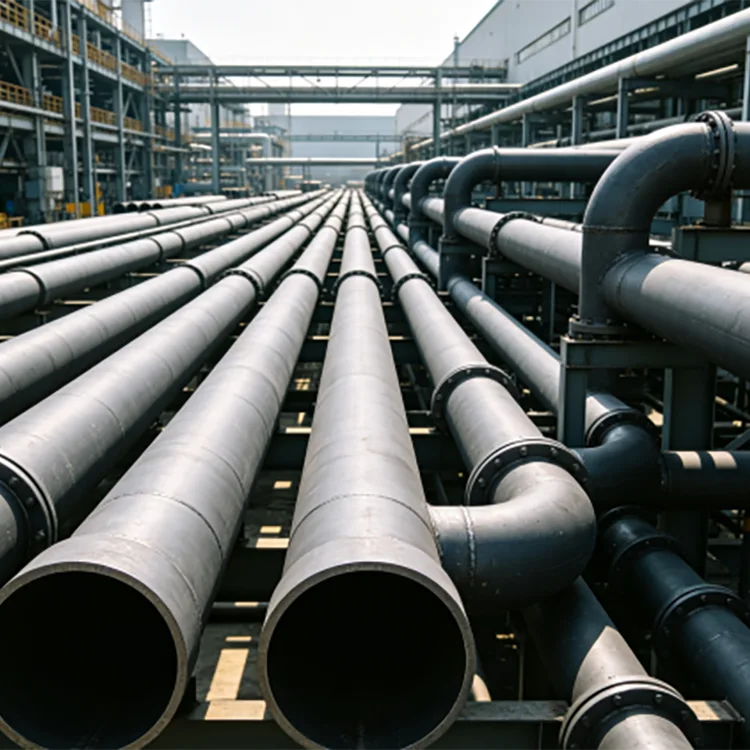

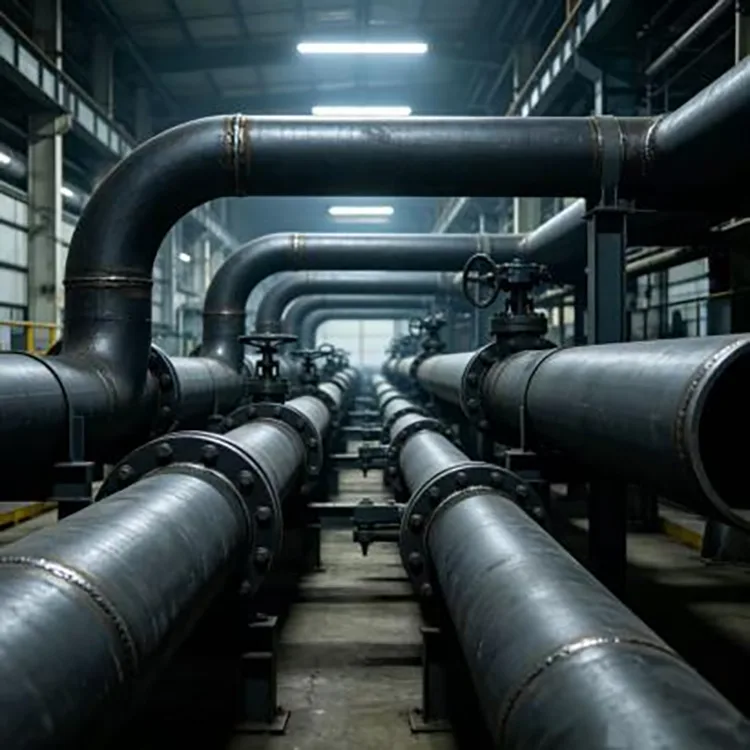

Rørledningsapplikationer

Sømløse kulstofstålrør til rørledningssystemer bruges på tværs af flere industrielle systemer.

I kraftværker kan den bruges til udvalgte damp-, vand- og hjælperørsystemer, hvor materiale- og temperaturklassificeringen er passende.

I kemiske anlæg bruges det til procesrør, varmeoverførselssystemer og udstyrsforbindelser med passende materialevalg.

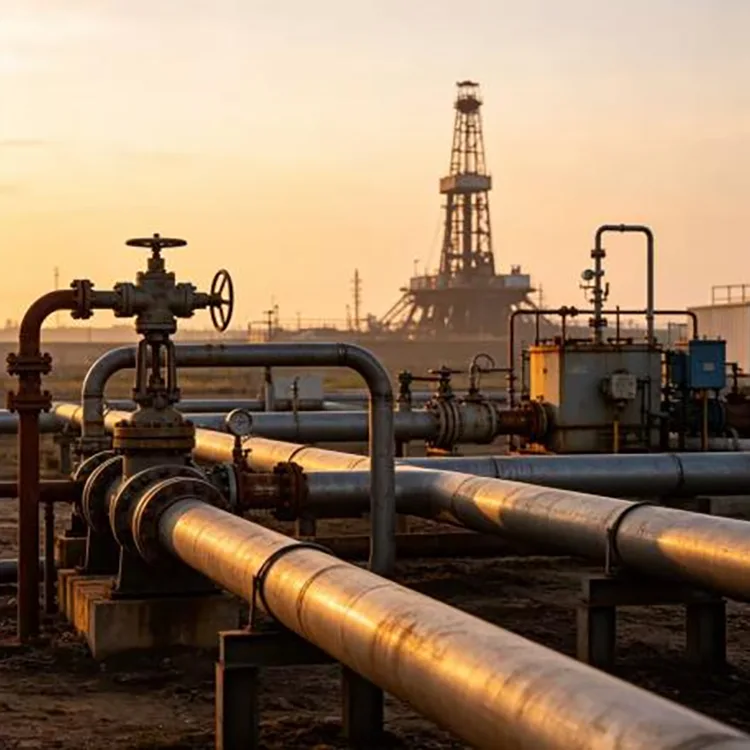

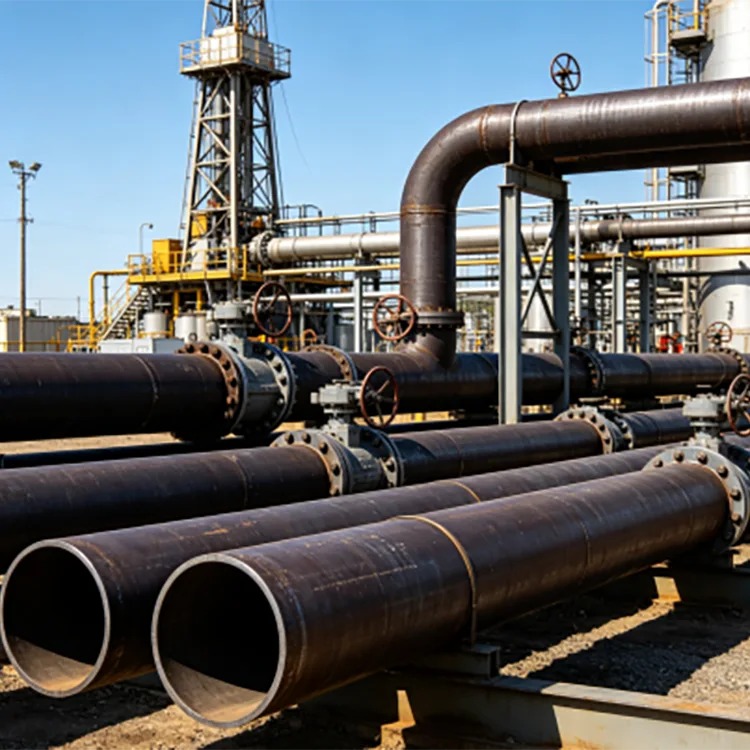

I olie- og gasanlæg kan sømløse rør anvendes i udvalgte tryk- og proceslinjer, hvor den specificerede kvalitet og standard tillader det.

I mekanisk udstyr kan det tjene som hydrauliske rør, udstyrsrør og trykbærende forbindelser.

I industrielle forsyninger bruges det til trykluft, vand og andre procesmedier i henhold til de gældende servicekrav.

Høj temperatur service

For højtemperaturrørledninger bør røret vælges fra temperaturkravet bagud.

Hvis en ledning bærer højtemperaturdamp eller et andet varmt procesmedium, skal køber bekræfte materialekvalitet, designtemperatur, tryk, isoleringsarrangement og ekspansionstillæg.

ASTM A106/A106M-26 dækker specifikt sømløse kulstofstålrør til højtemperaturservice og kræver, at røret er egnet til operationer såsom bukning, flanger og svejsning, når det er korrekt specificeret.

Et generelt væskerør bør ikke erstatte en højtemperaturkvalitet, blot fordi den nominelle størrelse er identisk.

Nedgravede rørledninger

Sømløse stålrør kan bruges i nedgravede rørledningssystemer, men den sorte ståloverflade giver ikke langvarig underjordisk korrosionsbeskyttelse.

For nedgravet service kan ekstern beskyttelse omfatte passende anti-korrosionsbelægninger, indpakningssystemer eller katodiske beskyttelsesforanstaltninger i henhold til projektdesignet.

Jorden i sig selv kan være en væsentlig korrosionskilde. Fugtindhold, pH, salte, dræning og herreløse strømforhold påvirker alle den nødvendige beskyttelse.

Hvis rørledningen indvendigt bærer et korrosivt medium, skal intern materialekompatibilitet også tages i betragtning.

Overflade muligheder

Røret kan leveres i flere overfladeforhold.

Sort: den normale ubehandlede tilstand til mange fremstillings- og industrielle rørapplikationer.

Syltet og passiveret: nyttigt, når der kræves en renere overflade.

Poleret: valgt til applikationer, hvor overfladefinish spiller en specifik rolle.

Rustforebyggende olie: nyttig til opbevaring og transportbeskyttelse.

Varmgalvaniseret: tilgængelig til egnede anvendelser, hvor ekstern atmosfærisk korrosionsbeskyttelse er påkrævet.

Den endelige overfladebehandling bør vælges i henhold til mediet og servicemiljøet i stedet for at anvendes som en generel opgradering.

Ender og fremstilling

Til rørledningsinstallation kan rørenderne klargøres efter tilslutningsmetoden.

Almindelige ender er velegnede til visse svejsede forbindelser.

Fasede ender kan forberedes til stumpsvejsning.

Gevindede ender kan arrangeres til passende anvendelser med mindre diameter.

Skæring med fast længde kan også reducere markfabrikation, når rørledningstegningen allerede er færdiggjort.

Hvor røret skal svejses ind i et tryksystem, skal slutforberedelsen følge projektets svejseprocedure og samlingsdesign.

Inspektion

For en trykrørledning er inspektion af udseende alene ikke nok.

Inspektionsplanen kan omfatte materialeverifikation, dimensionsmåling, visuel inspektion, hydrostatisk prøvning og passende ikke-destruktiv undersøgelse i henhold til den valgte standard.

ASTM A106/A106M-26 omfatter krav til trækstyrke, bøjning, udfladning, hydrostatiske og ikke-destruktive elektriske testkrav inden for sit omfang.

ASTM A53/A53M-24 omfatter også spændings-, bøjnings-, udfladnings-, hydrostatiske og ikke-destruktive elektriske prøvningsbestemmelser for rør, der er omfattet af denne specifikation.

For en projektordre bør køber definere de påkrævede test før produktion i stedet for at forsøge at tilføje dem efter forsendelse.

Kvalitetskontrol

Materialet kontrolleres fra indgående stål gennem færdig rørinspektion.

Kemisk sammensætning og materialeidentitet verificeres mod den specificerede kvalitet. Diameter, vægtykkelse, længde og rethed kontrolleres ved færdigvareinspektion.

For kritiske ordrer kan yderligere inspektion omfatte hydrostatisk test og ikke-destruktiv undersøgelse i henhold til den valgte standard.

Materialecertifikater skal svare til det faktiske produktionsparti. Hvis projektet kræver uafhængig verifikation, kan tredjepartsinspektion arrangeres før afsendelse.

Rørvalg efter applikation

Disse er indkøbsanvisninger snarere end erstatninger for design af rørledninger.

Fremstillingsrute

Den sømløse rørproduktionsrute begynder med en solid billet.

Stålemne → genopvarmning → roterende gennemboring → varmvalsning / dimensionering → varmebehandling efter behov → opretning → skæring → inspektion → efterbehandling → pakning

For nogle størrelser og specifikationer kan koldtrækning eller koldvalsning anvendes efter varmbearbejdningsfasen for at opnå strammere dimensioner og overfladekrav.

Den faktiske fremstillingsrute afhænger af rørstørrelse, kvalitet og bestilt standard.

Hvorfor vælge os?

Tianjin Daqiuzhuang stålforsyningsnetværk understøtter sourcing, inspektion, skæring, rørbehandling og logistik til projektordrer.

Det tilgængelige sortiment dækker 21–630 mm udvendig diameter og 1–50 mm vægtykkelse, med 6 m og 12 m standardlængder og tilpassede længder til projektkrav.

Materialer kan arrangeres omkring den påtænkte service, herunder 20#, Q235B, Q345B, A106 Gr.B og A53 Gr.B, hvor den valgte standard tillader karakteren.

For rørledningsprojekter kan ordren omfatte skæring, affasning, overfladebehandling og anden aftalt bearbejdning før levering.

Materialecertifikater og inspektionsoptegnelser kan leveres i henhold til købskravene, med tredjepartsinspektion tilgængelig for projekter, der kræver uafhængig verifikation.

For eksportordrer kan rørbundtning, fugtbevidst beskyttelse, containerladning og dokumentation koordineres gennem Tianjins logistiknetværk.

Indkøbsoplysninger

En nyttig forespørgsel bør omfatte rørledningsmediet, designtryk, designtemperatur, rørstandard, stålkvalitet, udvendig diameter, vægtykkelse, længde og mængde.

For eksempel:

GB/T 8163 / 20# / sømløs / 114,3 × 8 mm / 6 m / vandrørledning / 100 MT

Til højtemperaturservice:

ASTM A106 Gr.B / sømløs / 8 tommer / SCH40 / 12 m / højtemperatur proceslinje

Disse oplysninger gør det muligt for leverandøren at identificere det korrekte produkt i stedet for kun at matche ordren efter diameter.

FAQ

Q1. Hvorfor bruge sømløst rør i stedet for svejset rør?

Sømløse rør har ingen langsgående svejsesøm og er specificeret til mange tryk-, temperatur- og kritiske applikationer. Hvorvidt det er nødvendigt afhænger af projektkoden og driftsbetingelserne.

Q2. Hvilke materialer er tilgængelige?

Det medfølgende sortiment omfatter 20#, Q235B, Q345B, A106 Gr.B og A53 Gr.B, underlagt den gældende produktstandard.

Q3. Kan røret bruges til højtemperaturdamp?

Ja, når det valgte materiale og standard passer til designets temperatur og tryk. ASTM A106 er specifikt beregnet til sømløse kulstofstålrør til højtemperaturservice.

Q4. Hvad er det maksimale arbejdstryk?

Det leverede produktreferenceområde når 32 MPa, men det tilladte arbejdstryk skal beregnes for den faktiske diameter, vægtykkelse, materiale, temperatur og designkode.

Q5. Hvilket temperaturområde kan røret klare?

Det leverede referenceområde er -20°C til 450°C. Dette er ikke en universel vurdering for alle kvaliteter og størrelser; den gældende materialestandard og designkode bestemmer den faktiske tilladte driftstemperatur.

Q6. Kan røret bruges under jorden?

Ja, men ubehandlet kulstofstål bør normalt modtage passende ekstern korrosionsbeskyttelse til nedgravet service. Jordkemi og fugtforhold bør tages i betragtning i korrosionsdesignet.

Q7. Kan du levere SCH40 eller andre trykvægtykkelser?

Ja. Trykserie vægtykkelser som SCH40 kan leveres, hvor de er kompatible med den valgte rørstørrelse og standard.

Q8. Kan røret klippes og skråstilles?

Ja. Fastskæring og endeaffasning kan arrangeres i henhold til rørledningstegninger og svejsekrav.

Q9. Kan Q235B bruges i stedet for A106 Gr.B?

Ikke som en automatisk erstatning. Karaktererne hører til forskellige specifikationer og har forskellige krav. Røret skal opfylde standarden specificeret af rørledningsdesignet.

Q10. Hvilken standard bruges til almindelige væsketransport sømløse rør i Kina?

GB/T 8163-2018 er den nuværende kinesiske standard for sømløse stålrør til væskeservice.

Q11. Er A53 Gr.B en sømløs rørkvalitet?

A53/A53M dækker både sømløse og svejste rør. Hvis sømløst rør er påkrævet, skal indkøbsordren udtrykkeligt angive det sømløse produkt.

Q12. Hvilke kontroldokumenter kan leveres?

Materialecertifikater, dimensionsinspektionsprotokoller og aftalte prøvningsrapporter kan leveres. Hydrostatisk test, ikke-destruktiv test og tredjepartsinspektion kan arrangeres i henhold til projektspecifikationen.
