Oliefelt sømløst beklædningsrør

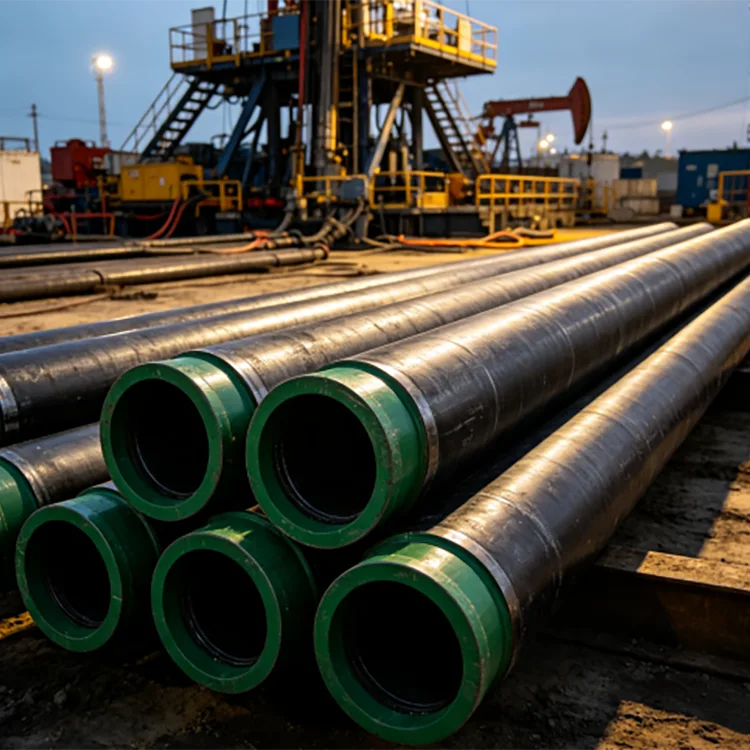

Oliefelt sømløst foringsrør installeres i den borede brønd og cementeres derefter på plads. I modsætning til rør, som normalt placeres inde i foringsrøret for at transportere producerede væsker, forbliver foringsrør en del af brøndstrukturen og skal modstå belastninger fra formationstryk, cementering, boring og produktionsoperationer.

For ordrer på oliefelter bør kvalitet, udvendig diameter, vægtykkelse, forbindelse, længde og inspektionskrav specificeres sammen. Husets ydeevne kan ikke bedømmes ud fra stålkvalitet alene.

Standarder og specifikationer

API 5CT er den vigtigste internationale specifikation for foringsrør og rør, der anvendes i olie- og gasbrønde. Den seneste API 5CT-udgave er den 11. udgave med et tillæg udgivet i 2025.

For kinesiske projekter er GB/T 19830-2023 den nuværende nationale standard for stålrør, der bruges som foringsrør eller rør til olie- og gasbrønde. Den trådte i kraft den 1. marts 2024 og erstattede GB/T 19830-2017.

Den faktiske foringsstørrelse og ydeevne skal vælges fra brøndprogrammet, foringsrørdesignet og gældende standard i stedet for alene fra brønddybden.

Valg af stålkvalitet

J55 og K55 bruges almindeligvis til konventionelle foringsrør, hvor brøndforholdene ikke kræver højere styrkekvaliteter. K55 giver et højere specificeret flydespændingsniveau end J55 og kan vælges, når designet kræver det.

N80 bruges, hvor der kræves højere styrke til konventionelle søde-service brønde. N80 bør ikke behandles som automatisk egnet til sur-service-forhold.

L80 er meget udbredt, hvor der er specificeret krav til kontrolleret hårdhed og sur service. Den nøjagtige L80-grad og kvalifikationskrav bør bekræftes fra købsspecifikationen.

P110 giver højere styrke til krævende foringsrørdesign, herunder dybere eller højere belastningsbrønde, hvor designet kræver en højere styrkekvalitet.

Q125 bruges til applikationer med høj styrke foringsrør. Det er ikke blot en erstatning for P110 i hver brønd; kollaps, sprængning, aksial belastning, temperatur og forbindelsesydelse skal stadig kontrolleres.

Oliefelt sømløst foringsrør Valg starter med brønddesignet

En praktisk sekvens for valg af hus er:

Brønddybde og belastning → formationstryk → korrosionsforhold → foringsrørstørrelse → vægtykkelse → stålkvalitet → forbindelsestype → længde og inspektionskrav.

En dybere brønd kræver ikke automatisk den højeste stålkvalitet. Foringsrørstrengen skal kontrolleres for kollaps, sprængninger og aksiale belastninger under de faktiske bore-, cementerings- og produktionsforhold.

Korrosion og Sour-Service Udvalg

For brønde, der indeholder H₂S, kræver materialevalg særlig opmærksomhed på modstandsdygtighed over for sulfidspændingsrevner og hårdhedskontrol. En standard højstyrkekvalitet bør ikke opgraderes eller erstattes uden at kontrollere dens egnethed til det specificerede sur-service-miljø.

For CO₂, klorid og andre korrosive forhold kan valget kræve korrosionsbestandige legeringer eller andre foranstaltninger ud over konventionelle beklædningskvaliteter. Den faktiske temperatur, tryk, væskesammensætning og vandkemi bør inkluderes i den tekniske specifikation.

Trådforbindelser

Forbindelsen er en del af Oilfield sømløse foringsrørsystem, ikke kun en endebehandlingsmulighed.

STC er almindeligvis forbundet med kort gevind og koblingsapplikationer, hvor brøndforholdene og designet tillader en konventionel forbindelse.

LTC giver et længere gevindindgreb og bruges i en bredere vifte af konventionelle husapplikationer.

BTC anvender en støttegevindsprofil og er meget udbredt, hvor der kræves højere tilslutningsbelastningskapacitet.

Til horisontale brønde, højtryksgasbrønde, store forskydningsbrønde og andre krævende applikationer kan premium-forbindelser specificeres for forbedret tætning og mekanisk ydeevne. VAM, FOX og andre proprietære forbindelser bør kun leveres i henhold til kundens specificerede forbindelsesdesign eller licenskrav.

Længdevalg

Huset leveres almindeligvis i API-områdelængder:

De nøjagtige krav til rækkevidde og længde bør følge de gældende API 5CT-tabeller og købsspecifikationer. Lange samlinger kan reducere antallet af forbindelser i en foringsrørstreng, men transport- og håndteringskrav skal også tages i betragtning.

Typiske oliefelter

Overflade og mellemkappe

Anvendes til at understøtte den øvre brøndboring, isolere formationer og skabe et fundament for efterfølgende boresektioner.

Produktionshus

Installeret gennem produktionsintervallet og brugt som en del af den endelige brøndboringsstruktur.

Dybe og højtryksbrønde

Højere styrkekvaliteter og passende vægtykkelser kan vælges, hvor sammenbrud, sprængninger og aksiale belastninger er mere krævende.

Vandrette og skiferbrønde

Ved valg af kabinet skal der tages hensyn til bøjning, drejningsmoment, modstand, forbindelsesydeevne og hydrauliske brudbelastninger ud over konventionelt husdesign.

Fremstilling og inspektion

Sømløs beklædning fremstilles af stålemne gennem varmvalsning eller gennemboringsprocesser, efterfulgt af efterbehandling, dimensionsinspektion og gevindbearbejdning i henhold til den specificerede standard.

Inspektion kan omfatte kemisk sammensætning, trækegenskaber, hårdhed, hvor det er relevant, dimensionskontrol, afdriftsinspektion, hydrostatisk testning og ikke-destruktiv undersøgelse som krævet af den gældende specifikation og indkøbsordre.

Gevinddimensioner og -måle er også vigtige, fordi forbindelsesydeevnen afhænger af nøjagtig bearbejdning, måling og koblingspasning.

Levering og forarbejdning

Vi kan levere kappe i henhold til den krævede stålkvalitet, udvendig diameter, vægtykkelse, gevindtype og længde. Gevind- og koblede produkter kan fremstilles i henhold til den specificerede tilslutning.

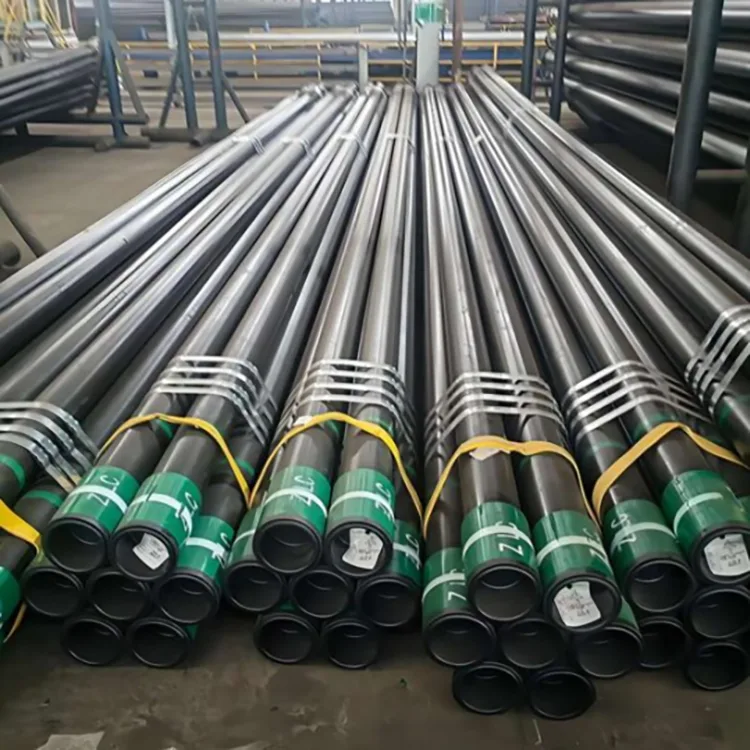

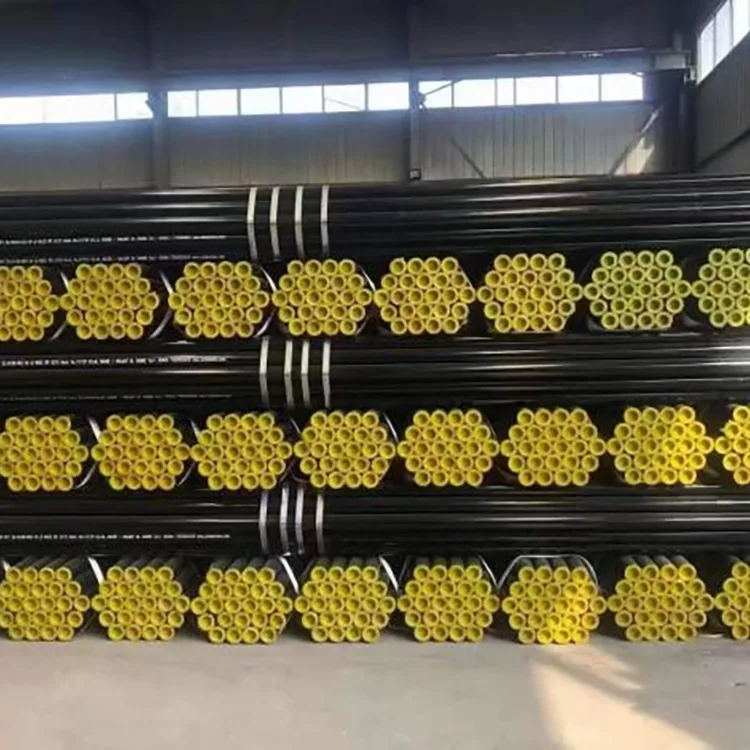

Ved eksportordrer kan hylstrene bundtes og pakkes til container- eller stykketransport, med gevindbeskyttere og endebeskyttelse, der anvendes, hvor det er nødvendigt.

Projektordrer kan også omfatte inspektionsdokumenter og tredjeparts inspektionsarrangementer såsom SGS, BV eller TÜV i henhold til kundens krav.

FAQ

Q1: Er alle oliefelter sømløse?

Nej. API 5CT inkluderer både sømløse og elektrisk svejsede kappeprodukter. Når projektet specifikt kræver sømløs beklædning, skal købsspecifikationen klart angive fremstillingstypen.

Q2: Hvilken standard skal jeg bruge til Oilfield sømløse foringsrør?

API 5CT er meget brugt til internationale olie- og gasprojekter. For kinesiske nationale standardprojekter er GB/T 19830-2023 den nuværende standard, der dækker stålrør til foringsrør eller rør.

Q3: Hvordan vælger jeg J55, N80, L80, P110 eller Q125?

Valget afhænger af husets designbelastninger og servicemiljø. J55 og K55 er fælles for konventionelle applikationer; N80 og P110 giver højere styrke; L80 er almindeligvis specificeret, hvor sur-service-krav gælder; Q125 bruges til applikationer med højere styrke. Det endelige valg bør baseres på brønddesignet og gældende specifikation.

Q4: Kan N80 eller P110 bruges i sure brønde?

Vælg ikke kabinet til H₂S-service udelukkende baseret på styrke. Suur-service egnethed afhænger af kvalitet, hårdhed, materialetilstand og miljøkrav. Beklædningen bør specificeres i henhold til de gældende krav til sur service.

Q5: Hvad er forskellen mellem foringsrør, rør og borerør?

Foringsrør er installeret og cementeret for at understøtte og isolere brøndboringen. Slange er placeret inde i huset for at transportere producerede væsker. Borerør bruges under boring og fjernes efter boreoperationen.

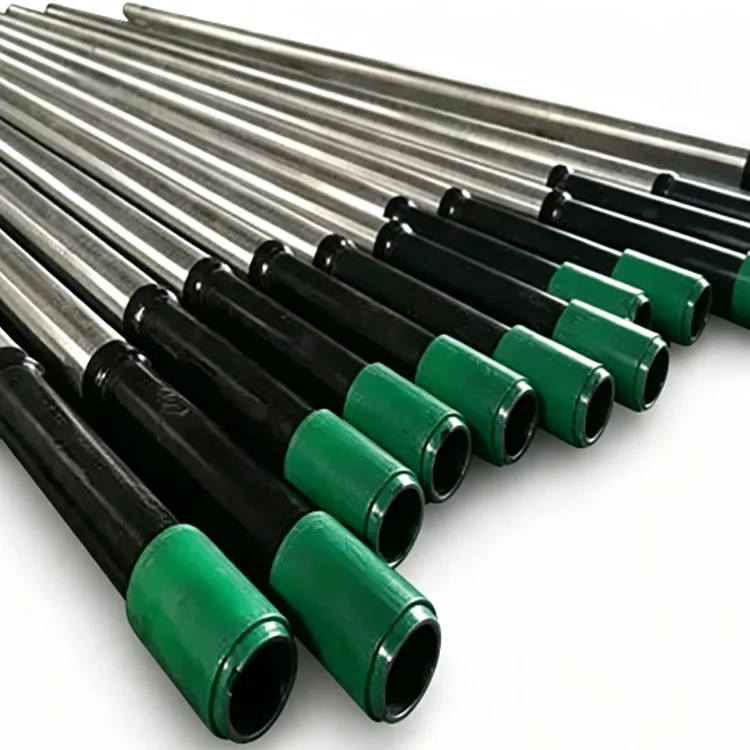

Q6: Kan du levere kappe med gevind og koblinger?

Ja. Huset kan leveres med specificerede API-gevindtyper eller projektspecificerede premiumforbindelser, sammen med koblinger, gevindbeskyttere og den nødvendige inspektionsdokumentation.
