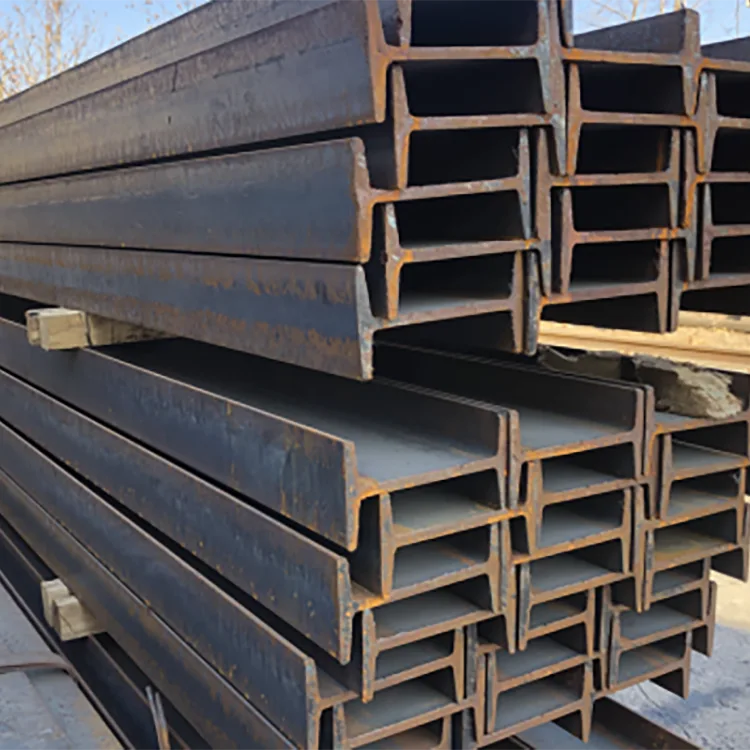

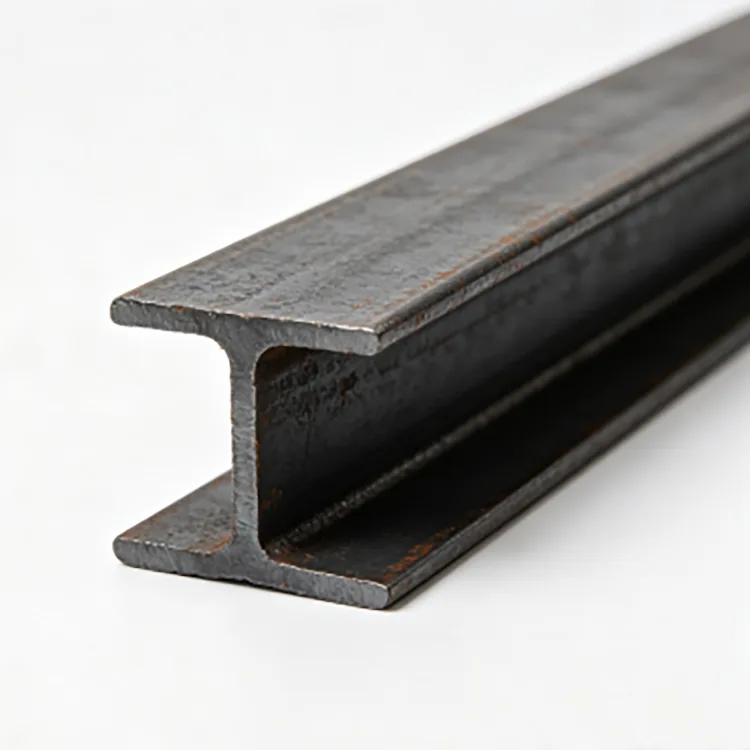

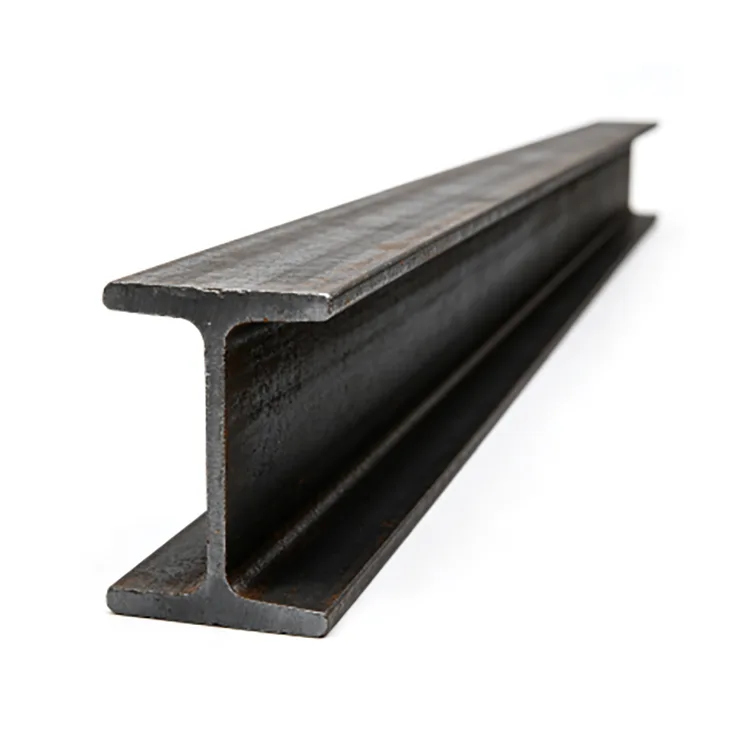

Hot-Rolled I-Beam er en varmvalset konstruktionsstål sektion med to flanger forbundet med en central bane. Sektionen dannes direkte ved valsning ved høj temperatur i stedet for at svejse separate stålplader sammen.
Den I-formede geometri giver bøjningsmodstand gennem flangerne, mens banen forbinder sektionen og bærer forskydningskræfter. Det er almindeligvis leveret til fabrikskonstruktioner, platforme, udstyrsbaser, rørstativer og andet konstruktionsstålværk.
Rongheng leverer Q235B og Q355B Hot-Rolled I-Beam i almindelige størrelser fra 10# til 63#, med standardlængder på 6 m, 9 m og 12 m. Fastskæring og anden bearbejdning kan arrangeres i henhold til projektets krav.
| Punkt | Specifikation |
|---|---|
| Produkt | Hot-Rolled I-Beam |
| Stålkvalitet | Q235B, Q355B |
| Størrelsesområde | 10#–63# |
| Almindelige typer | a/b-serien |
| Standard længde | 6 m / 9 m / 12 m |
| Skæring i fast længde | Tilgængelig |
| Overflade | Sort varmvalset |
| Forarbejdning | Skæring, boring, affasning, udretning, afgratning |
| Basisstål standard | GB/T 706-2016 |
| Andre standarder | ASTM / EN krav kan diskuteres |
| Leveringsformular | Lager eller produktion efter behov |
Almindeligt efterspurgte sektioner inkluderer 12.6#, 14#, 16#, 18#, 20a#, 25a# og 32a#. Præcise sektionsmål, flangebredde, banetykkelse og teoretisk vægt afhænger af den valgte sektionsbetegnelse.
Den korrekte I Beam-størrelse afhænger af det strukturelle krav frem for pris eller tilgængelighed alene. Spændvidde, påført belastning, støttetilstand, afstand, forbindelsesmetode og tilladt afbøjning bør overvejes, før sektionen vælges.
Et længere spænd, koncentreret udstyrsbelastning eller større afstand mellem understøtninger kan kræve en større sektion. Strukturelt design kan også være nødvendigt at tage hensyn til lateral stabilitet og brugbarhed ud over bøjning og forskydning.
Når strukturtegningen allerede angiver bjælkenummeret, bør ordren følge det angivne afsnit i stedet for kun at tillade substitution baseret på tilsvarende dimensioner eller tilgængeligt lager.
I-bjælker og H-bjælker har forskellige tværsnitsgeometri og snitegenskaber. Traditionelle I-bjælker har generelt smallere flanger og skrå indvendige flangeoverflader, mens H-bjælker generelt har bredere flanger.
I-bjælker bruges almindeligvis som bøjningselementer, mens H-bjælker ofte vælges til søjler og tungere konstruktionsrammer. Dette er kun en generel sondring; den faktiske sektion bør bestemmes af den strukturelle udformning.
En I-bjælke bør ikke erstattes med en H-stråle, blot fordi de to sektioner ligner hinanden, eller den ene er lettere tilgængelig.
Q235B er almindeligt anvendt til fabriksbjælker, platforme, udstyrsstøtter og generel konstruktionsfremstilling, hvor den valgte sektion opfylder de nødvendige belastningsforhold.
Q355B giver højere materialestyrke og kan specificeres til tungere strukturelle applikationer, hvor designet kræver det.
En højere stålkvalitet gør ikke automatisk en mindre sektion egnet. Hvis karakteren ændres for at reducere stålvægten, bør den strukturelle udformning kontrolleres igen for styrke, nedbøjning og stabilitet.
Bjælken dannes direkte gennem en række varmvalsende operationer:
Stålstykke → opvarmning → grovvalsning → mellemvalsning → færdigvalsning → dimensionering → opretning → skæring → inspektion → bundtning
Successive rullepassager etablerer banen og flangerne og bringer sektionen til de nødvendige dimensioner. Efter rulning kontrolleres bjælken for dimensioner, rethed og overfladetilstand.
Den mørke mølleskala, der normalt findes på sort varmvalset stål, er en produktionsoverflade dannet under valsning og bør ikke forveksles med atmosfærisk rust.
Den grundlæggende væv-og-flangegeometri produceres under valsning, så kunden modtager et færdigt konstruktionssnit frem for separate plader, der skal fremstilles til et I-formet element.
Dette forenkler efterfølgende skæring og fremstilling og undgår, at der bruges en langsgående svejsning til at skabe den grundlæggende bjælkeafsnit. Konsekvente rullede sektioner gør også materialeplaner og fremstillingstegninger nemmere at koordinere på batchprojekter.
Hot-Rolled I-Beam anvendes hovedsageligt, hvor I-sektionen giver et passende strukturelt bøjningselement.

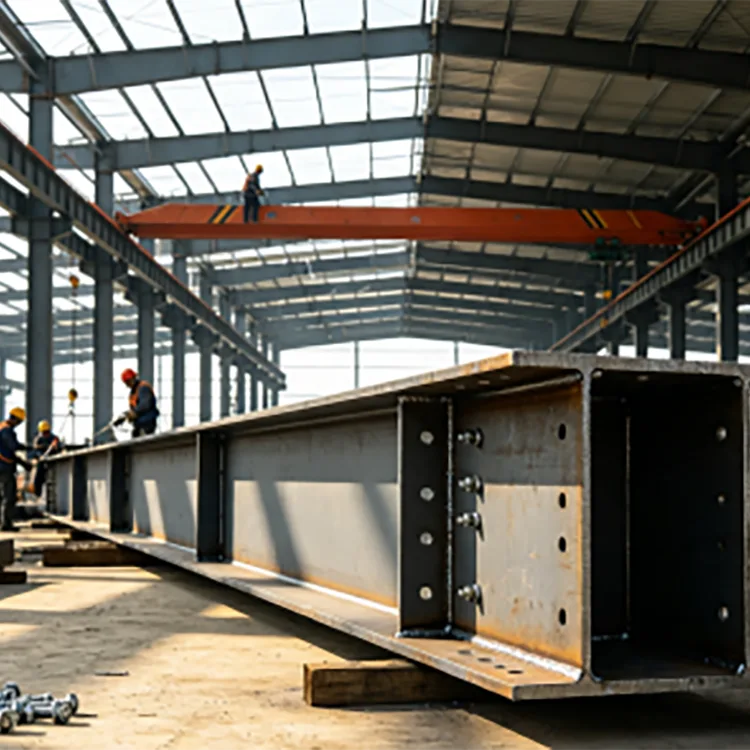

Til maskinapplikationer bør bjælkevalg overveje mere end den samlede udstyrsvægt. Støttespænd, monteringspunkter, lastfordeling, vibrationer og gentagen belastning kan alle påvirke den nødvendige sektion.
Til leverede maskinprojekter er 14#–20# I bjælker blevet brugt til udstyrsbaser og støttefabrikation.

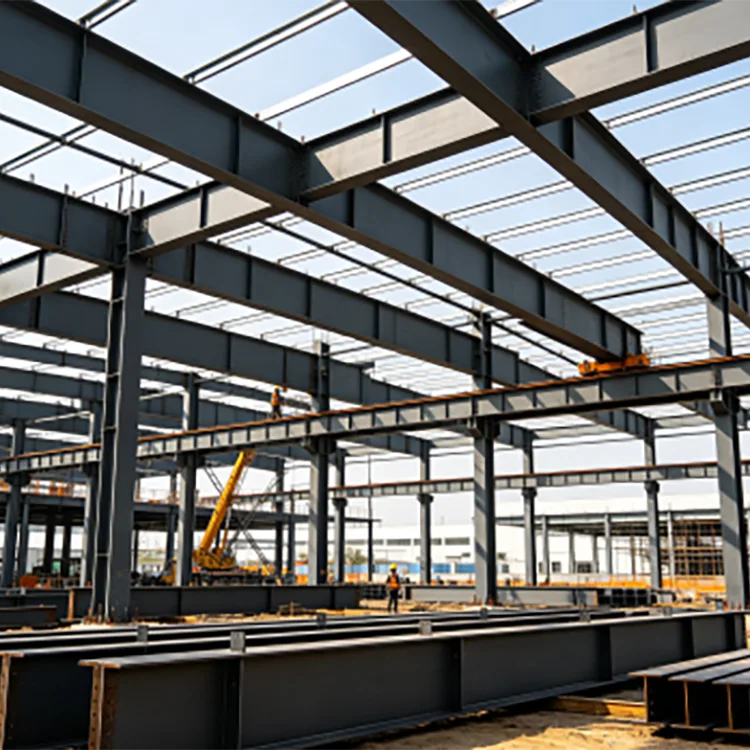

Til fabriksbyggeri er der leveret 16#–25# Q235B I bjælker til tagrelaterede bjælker, platformselementer og støttekonstruktioner.
Konsekvente sektionsdimensioner er vigtige for batchfremstilling, fordi bjælkerne skal flugte med forbindelsesplader og tilstødende strukturelle elementer under installationen.
Hot-Rolled I-Beam leveres som sort varmvalset stål uden korrosionsbeskyttende belægning.
Til tørre indendørs applikationer kan den sorte overflade bruges, når projektet ikke kræver yderligere korrosionsbeskyttelse. Til udsat udendørs stålværk kan maling, varmgalvanisering eller et andet passende belægningssystem specificeres i henhold til servicemiljøet.
Hvor galvanisering er påkrævet, skal skæring, boring og anden fremstilling helst afsluttes før galvaniseringsprocessen. Dette reducerer mængden af blotlagt stål, som ellers ville kræve reparation efter forarbejdning.
Rongheng kan arrangere behandling i henhold til projekttegningen, herunder:
Ved store ordrer kan kunderne levere en skæreliste og fabrikationstegninger før produktion. Dette gør det muligt at koordinere bjælkelængderne og bearbejdningskravene med installationsdimensionerne.
Inspektion fokuserer på materialekvalitet, sektionsbetegnelse og færdige mål.
Materialecertifikater og aftalte kontrolprotokoller kan leveres efter projektkrav. Tredjepartsinspektion kan også arrangeres, når det er specificeret i kontrakten.
Stålordrer kan afregnes efter faktisk vægt eller teoretisk vægt i henhold til købskontrakten.
Faktisk vægt er baseret på den målte masse af det leverede materiale. Teoretisk vægt beregnes ud fra den offentliggjorte enhedsvægt af den valgte sektion og dens medleverede længde.
For eksempel har en bjælke med en teoretisk enhedsvægt på 20 kg/m og en længde på 12 m en teoretisk vægt på 240 kg.
For bulkordrer skal afregningsmetoden bekræftes før produktion og forsendelse.
Et fabriksprojekt i Nordkina brugte 16#–25# Q235B Hot-Rolled I-Beam til tagrelaterede bjælker, platforme og støttekonstruktioner. Materialet blev leveret i partier med sektions- og dimensionskontrol udført før fremstilling.
En maskinproducent brugte 14#–20# I-bjælker til udstyrsbaser og støttestrukturer. Bjælkerne blev skåret og fremstillet i henhold til de nødvendige støttedimensioner før overfladebehandling.
Til et sydøstasiatisk infrastrukturprojekt blev Q355B I-bjælker leveret til anlægsramme og rørstøttekonstruktioner. Ordren omfattede sortering, bundtforstærkning og eksportdokumentation til containerforsendelse.

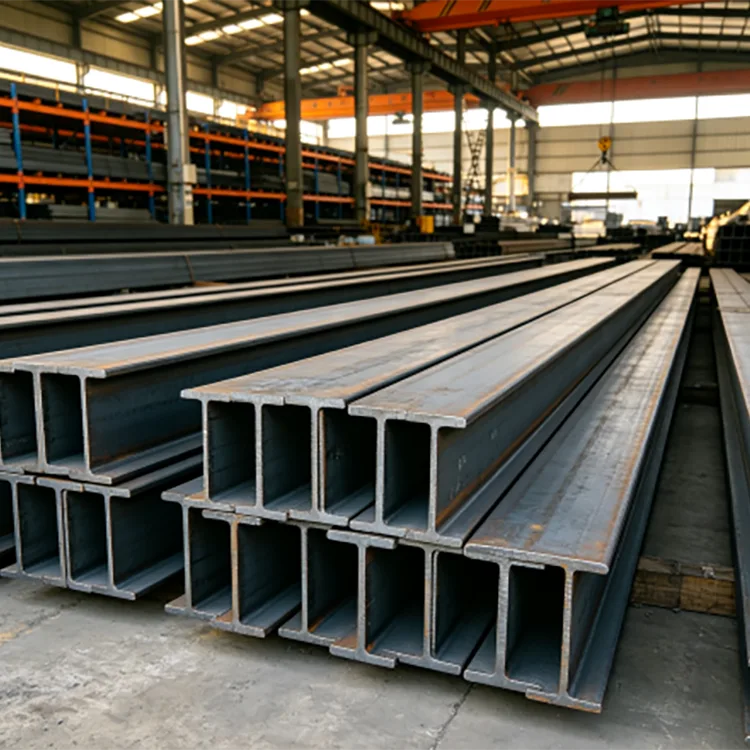

Ronghengs forsyningskæde er baseret i Tianjin Daqiuzhuang, med adgang til varmvalset sektionsstål, lager, forarbejdning og eksportlogistik.
Almindelige I Beam sektioner fra 10# til 63# kan arrangeres efter lager og projektbehov. Q235B og Q355B er tilgængelige til forskellige strukturelle krav, mens skæring i fast længde og aftalt forarbejdning kan koordineres før forsendelse.
For oversøiske ordrer kan materialesortering, bundling, containerladning og eksportdokumentation også koordineres i henhold til forsendelseskravene.
Det bruges almindeligvis til fabriksbjælker, tag- og platformskonstruktioner, udstyrsbaser, rørstativer, lagerkonstruktioner og andet konstruktionsstålværk.
Nej. Deres flangegeometri og sektionsegenskaber er forskellige. En I-bjælke bør ikke udskiftes med en H-bjælke uden at kontrollere de strukturelle krav.
Hverken er universelt bedre. Den passende sektion afhænger af spændvidde, belastning, sektionsegenskaber, understøtningsforhold og strukturelt design.
Q235B og Q355B er de vigtigste kvaliteter, der leveres. Andre karakterer kan diskuteres, når projektet kræver det.
Det almindelige størrelsesområde er 10#–63#, inklusive sektioner i a/b-serien. Præcise mål og teoretisk enhedsvægt afhænger af den valgte sektionsbetegnelse.
Ja. Standardlængder omfatter 6 m, 9 m og 12 m, og fastskæring kan arrangeres efter projektets krav.
Ja. Boring, skæring, affasning, opretning og afgratning kan tilrettelægges efter tegninger og aftalte forarbejdningskrav.
Ja. Bjælken kan først fremstilles og derefter varmgalvaniseres, når der kræves yderligere korrosionsbeskyttelse til udendørs eller fugtige miljøer.
Ikke automatisk. En ændring i stålkvalitet bør kontrolleres i forhold til den strukturelle belastning, sektionsstørrelse og designkrav.
Teoretisk vægt beregnes normalt ud fra den offentliggjorte enhedsvægt af den valgte sektion ganget med dens længde. Faktisk vægtafregning kan også anvendes, når det er angivet i kontrakten.
Materialecertifikater og aftalte kontrolprotokoller kan leveres i henhold til projektets krav. Tredjepartsinspektion kan også arrangeres efter behov.
Ja. Sektionsstålforsyning, fastskæring, aftalt forarbejdning, bundtning, kontroldokumentation, containerladning og eksportdokumentation kan koordineres ved internationale ordrer.
