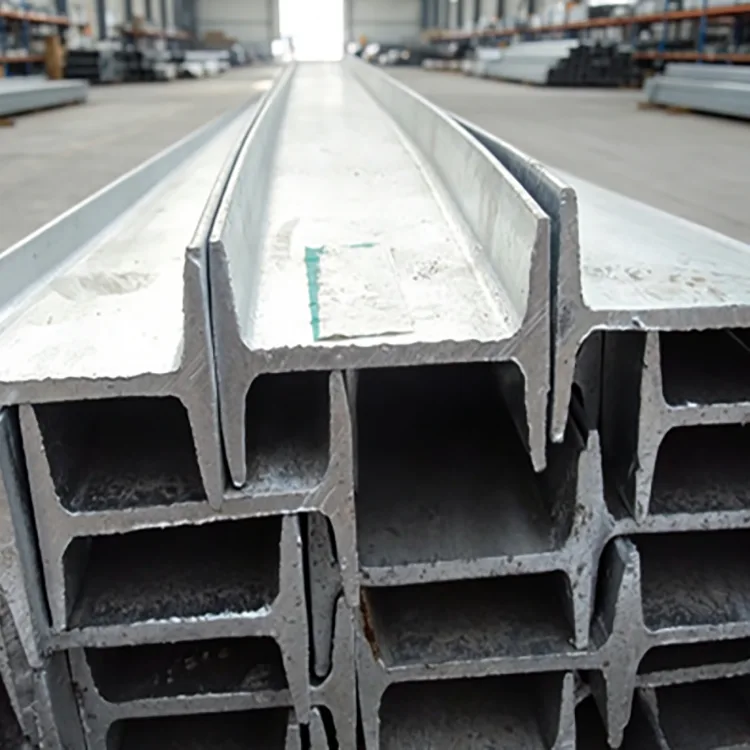

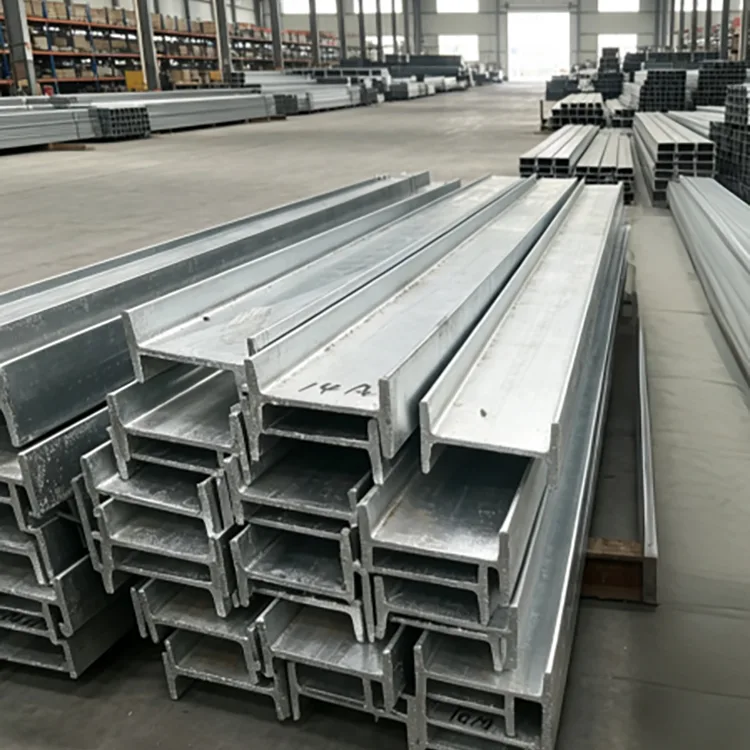

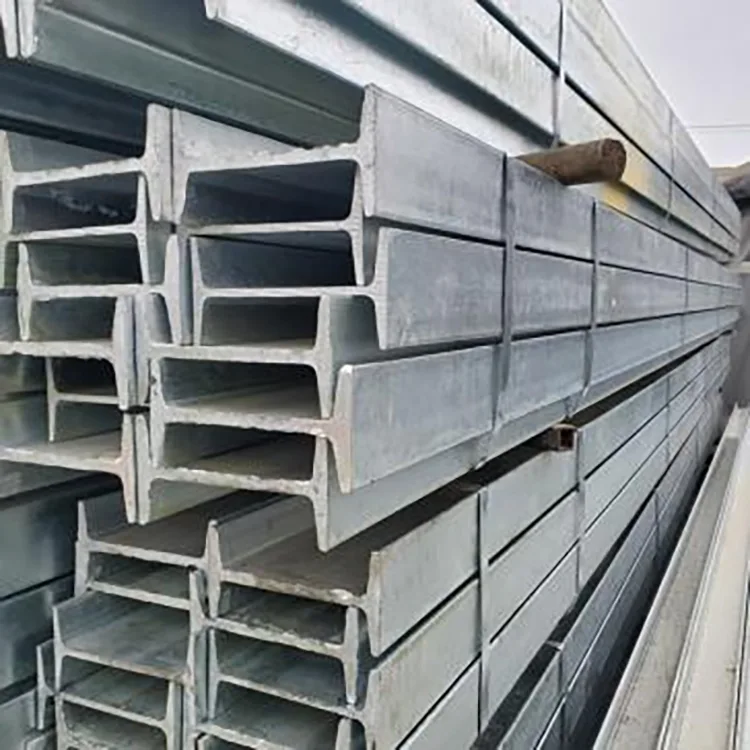

Varmgalvaniseret I-Beam er en varmvalset I-sektion stålbjælke færdig med en zinkbelægning gennem varmgalvanisering. Den I-formede sektion giver strukturel modstand gennem sin bane og flanger, mens den galvaniserede overflade giver korrosionsbeskyttelse for udsat stålværk.
Rongheng leverer galvaniserede I-bjælker i Q235B og Q355B, med almindelige størrelser fra 10# til 63#, standardlængder på 6 m, 9 m og 12 m og tilpassede længder fra ca. 2-19 m. Skæring, boring, affasning, opretning, slibning og afgratning kan arrangeres inden galvanisering i henhold til projekttegninger.
| Punkt | Specifikation |
|---|---|
| Produkt | Varmgalvaniseret I-Beam |
| Grundsektion | Varmvalset I stråler |
| Stålkvalitet | Q235B, Q355B |
| kinesisk standard | GB/T 706-2016 gælder i øjeblikket |
| Ny standard | GB/T 706-2026, gældende 1. december 2026 |
| Galvanisering standard | GB/T 13912-2020 |
| International reference | ASTM A123/A123M-24, hvor det er relevant |
| Fælles størrelse | 10#–63# |
| Standard længde | 6 m, 9 m, 12 m |
| Brugerdefineret længde | Cirka 2-19 m |
| Almindelig zinkbelægning | 85–120 μm |
| Øget zinkbelægning | Cirka 100–140 μm efter projektkrav |
| Forarbejdning | Skæring, boring, affasning, udretning, slibning, afgratning |
For eksportordrer skal konstruktionsstålstandard, galvaniseringsstandard, sektionsstørrelse, stålkvalitet, zinkbelægning og forarbejdningskrav bekræftes mod projekttegningerne og kontrakten før produktion.
I-bjælker og H-bjælker er forskellige strukturelle sektioner og bør ikke behandles som udskiftelige. En konventionel I-bjælke har et smallere flangearrangement og skrå indvendige flangeoverflader, mens H-bjælker generelt har bredere flanger og forskellig sektionsgeometri.
Ved bestilling skal du identificere bjælken ved dens sektionsbetegnelse, dimensioner og gældende standard i stedet for kun at bruge det generelle udtryk "stålbjælke". Leverandøren bør matche den leverede sektion med den godkendte tegning før skæring og galvanisering.
Den foretrukne sekvens er at afslutte den nødvendige skæring og bearbejdning før galvanisering, så det forarbejdede stål får zinkbeskyttelse efter fremstillingen.
Varmvalset I-bjælke → materialeinspektion → opretning → skæring og bearbejdning → affedtning → bejdsning → flussning → tørring → varmgalvanisering → køling → efterbehandling → zinkbelægningsinspektion → dimensionsinspektion → pakning.
Stålelementet nedsænkes i smeltet zink ved ca. 450°C. Zinkbelægningen dækker den blottede bane, flanger, kanter og andre tilgængelige overflader.
Ved større eller tungere sektioner bør rethed og dimensioner kontrolleres efter galvanisering, da opvarmning og afkøling kan påvirke den endelige geometri.
Rongheng leverer almindeligvis en zinkbelægning på 85-120 μm, med ca. 100-140 μm tilgængelig, når et højere belægningskrav er specificeret.
| Applikationsmiljø | Belægningsovervejelse |
|---|---|
| Normal udendørs eksponering | 85–120 μm |
| Fugt industrielt miljø | Højere belægningskrav kan angives |
| Kyst- eller saltfyldt miljø | Øget belægning og korrosionsvurdering |
| Alvorlig kemisk eksponering | Bekræft belægningens kompatibilitet med projektmiljøet |
| Kontinuerlig havvandsnedsænkning | Stol ikke på standard atmosfærisk galvanisering alene |
En tykkere zinkbelægning giver mere zinkmasse til atmosfærisk eksponering, men belægningstykkelsen bør vælges i henhold til det faktiske miljø og projektets korrosionskrav frem for at blive brugt som erstatning for et komplet korrosionskontrolsystem.
Q235B bruges til konventionelle strukturelle applikationer, hvor den nødvendige sektion opfylder de beregnede belastnings- og servicekrav. Q355B giver højere flydespænding og kan specificeres til applikationer, der kræver højere strukturel kapacitet.
Stålkvaliteten bør vælges sammen med bjælkestørrelse, spændvidde, belastning og forbindelsesdesign. En højere styrkekvalitet kompenserer ikke automatisk for en underdimensioneret sektion eller uegnet strukturelt design.
En klar købsspecifikation kan skrives som:
Q355B / 25# I Bjælke / 12 m / varmgalvaniseret / specificeret zinkbelægning / skåret efter tegning.
Hvor det er muligt, bør fremstillingen afsluttes før varmgalvanisering. Tilgængelig behandling omfatter:
At fuldføre disse operationer før galvanisering hjælper med at give zinkbeskyttelse over det behandlede element. Hvis skæring, boring eller svejsning udføres efter galvanisering, kræver de udsatte eller varmepåvirkede områder passende reparation.
Ved bestillinger af galvaniseret I-bjælke skal inspektionen dække både basisstålet og det færdige galvaniserede element.
Materialecertifikater, galvaniserende inspektionsjournaler, dimensionelle inspektionsdata og tredjeparts inspektionsdokumentation kan arrangeres i henhold til projektets krav.
Et industrielt kystprojekt brugte 10# og 12# Q235B varmgalvaniserede I-sektioner til udendørs strukturelle støtteelementer. På grund af den høje luftfugtighed og saltholdige luft, specificerede projektet en øget zinkbelægning.
De galvaniserede elementer blev leveret efter dimensionskontrol og påkrævet forarbejdning. Ifølge den leverede projektoptegnelse forblev strukturen fri for udbredt rust eller belægningsafskalning i syv år og bestod gentagne tilsynsinspektioner.
Et stort jordmonteret solcelleprojekt krævede Q235B I-bjælker til udstyrsbaser og bærende strukturer udsat for sol, vind og regn. Bjælkerne blev leveret med fastlængde bearbejdning og varmgalvanisering i henhold til projektets krav.
De galvaniserede elementer ankom klar til strukturel installation, og undgik en separat storskala maleroperation. Den galvaniserede specifikation blev valgt til projektets 25-årige levetidskrav.
For eksportordrer skal følgende oplysninger bekræftes før produktion:
Ronghengs forsyningskæde er baseret i Tianjin Daqiuzhuang og giver adgang til varmtvalsede stål-, galvaniserings- og downstream-stålforarbejdningsressourcer.
For standard I-bjælkestørrelser kan lagerbaseret forsyning koordineres, hvor det er muligt. Ved projektordrer kan fastskæring, tegningsbaseret bearbejdning, galvanisering, inspektion og eksportforberedelse koordineres inden afsendelse.
I-bjælker har generelt smallere flanger og skrå indvendige flangeoverflader, mens H-bjælker generelt har bredere flanger og forskellig sektionsgeometri. De bør specificeres med den nøjagtige sektionsbetegnelse og dimensioner i stedet for at erstatte dem udelukkende baseret på udseende.
Almindelige karakterer omfatter Q235B og Q355B. Den passende karakter bør følge det strukturelle design og projektspecifikationen.
Det almindelige zinkbelægningsområde er 85–120 μm. Cirka 100-140 μm kan diskuteres for projekter, der kræver en øget belægning, underlagt den gældende specifikation.
Ja. Fastskæring, boring, affasning, opretning, slibning og afgratning kan udføres inden galvanisering i henhold til tegningerne.
Ja, men zinkbelægningen skal vælges i henhold til den faktiske eksponering. Kyst- og saltfyldte miljøer kræver mere korrosionsvurdering end almindelige indre udendørsforhold. Kontinuerlig nedsænkning af havvand kræver en separat tilgang til korrosionskontrol.
Ikke automatisk. Ændring af stålkvaliteten kræver bekræftelse af, at materialet med lavere styrke stadig opfylder de krævede strukturelle belastninger og servicebetingelser.
Opvarmning og afkøling under galvanisering kan påvirke dimensionerne og retheden af stålelementer, især større sektioner. Færdige bjælker bør derfor efterses efter galvanisering.
Ja, men svejsning fjerner zinken omkring det opvarmede område. Den berørte zone bør rengøres og repareres med en passende zinkrig belægning efter svejsning. Hvor det er muligt, skal tilslutningsdetaljer udfyldes før galvanisering.
Standardlængder omfatter 6 m, 9 m og 12 m. Faste længder fra ca. 2-19 m kan diskuteres alt efter produktions- og transportbehov.
Afhængigt af projektet kan materialecertifikater, galvaniseringsinspektionsjournaler, dimensionelle inspektionsdata, pakningsoplysninger og tredjeparts inspektionsdokumentation leveres.
