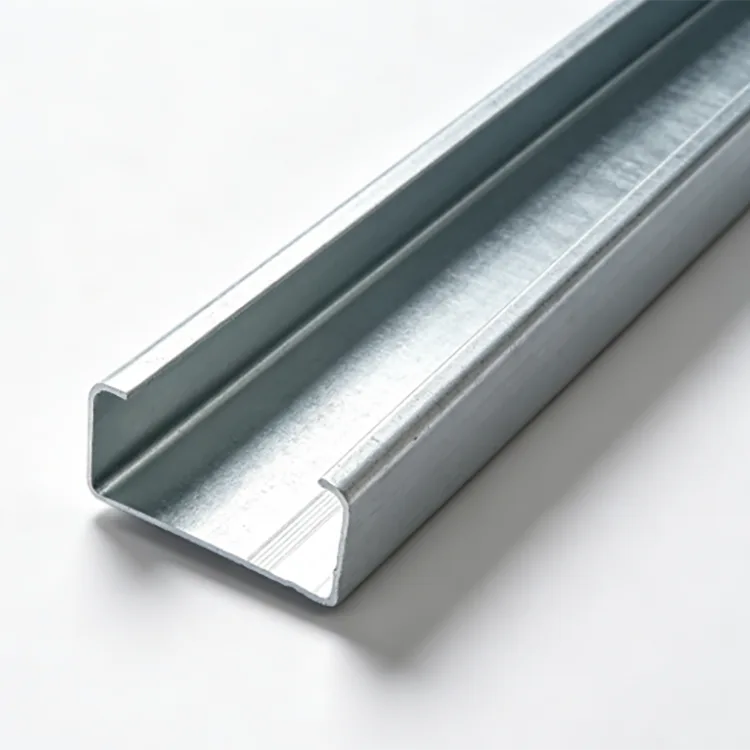

Galvaniseret C Purlin

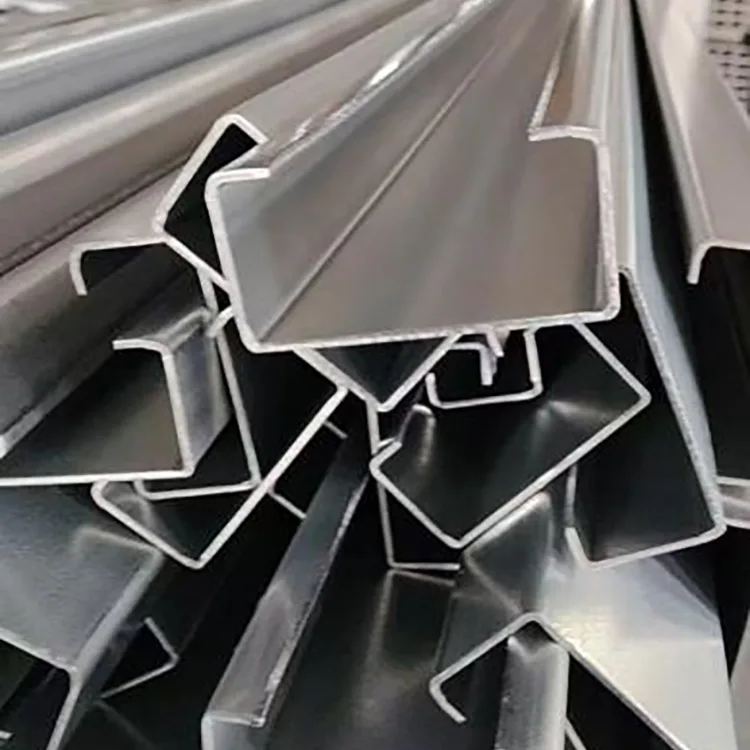

Galvaniseret C Purlin er fremstillet af Q235B eller Q355B stålbånd ved kontinuerlig koldvalseformning. Den C-formede sektion formes til de nødvendige dimensioner, efterfulgt af fastskæring, stansning og opretning. Den færdige profil gennemgår derefter bejdsning, flusning, tørring og varmgalvanisering.

Den dannede-derefter-galvaniserede proces gør det muligt for den færdige C-profil, inklusive dets hovedhuller og snit, at modtage en samlet zinkbelægning. Dette gør sektionen velegnet til konstruktioner udsat for regn, fugt, saltspray og andre korrosive forhold.

Sammenlignet med sorte koldformede C-profiler kræver den galvaniserede profil mindre rutinemæssig korrosionsvedligeholdelse og er bedre egnet til langvarig udendørs brug. Zinkbelægning bør vælges i henhold til det faktiske miljø.

Tekniske specifikationer

Varmgalvaniseringsproces

Stålbåndet kommer ind i koldvalseformningslinjen, hvor flere formningspassager producerer C-sektionen. Fastskæring, stansning og hjørnebearbejdning afsluttes før galvanisering.

De dannede sektioner syltes, behandles med flusmiddel og tørres, før de kommer ind i et smeltet zinkbad ved ca. 450°C. Efter galvanisering afkøles og passiveres de. Zinkbelægningens tykkelse, dækning og udseende kontrolleres før pakning.

Formning og udstansning før galvanisering gør det muligt for den færdige profil og de bearbejdede områder at modtage zinkbeskyttelse.

Valg af zinkbelægning

Til almindelige indenlandske udendørsforhold uden kraftig saltspray, aggressiv kemisk gas eller kontinuerligt stående vand anvendes generelt ≥85 μm. Typiske anvendelser omfatter indlandsfabrikker, baldakiner, udendørs understøtninger og bjerg solcelleprojekter.

Til fugtige fabrikker, husdyrbygninger, flodprojekter og andre miljøer med højere fugtighed kan 120-180 μm give yderligere korrosionsbeskyttelse.

For kystområder, havne, marine strukturer, kemikalieparker, spildevandsanlæg og husdyrbygninger med højt ammoniakindhold kan 200-275 μm specificeres, når der kræves stærkere korrosionsbeskyttelse.

Belægningskravet bør bekræftes i henhold til stedets korrosionsforhold og forventede serviceperiode.

Q235B eller Q355B?

Q235B bruges almindeligvis til standard fotovoltaiske strukturer, fabriksgarn, lette udendørs understøtninger og generelle stålkonstruktioner.

Q355B er velegnet til højere vind- eller snebelastninger, større spændvidder, tungere udstyrsbelastninger og mere krævende strukturelle krav. Dens højere flydespænding kan gøre det muligt at optimere sektions- og stålforbruget efter strukturel beregning.

Under sammenlignelige sektionsforhold indikerer de leverede projektdata, at Q355B kan yde omkring 30 % højere belastningskapacitet end Q235B. Den faktiske kapacitet afhænger af sektionsdimensioner, tykkelse, spændvidde, tilslutningsforhold og belastning.

C Purlin størrelse og vægtykkelse

C80–C120 er velegnet til letvægtsunderstøtninger, rørfiksering, små baldakiner, sekundære drivhuse og lette kabinetstrukturer.

C140-C180 er almindeligvis valgt til fabrikstag- og væggarneringer, standard fotovoltaiske strukturer og generelle udendørs stålstøtter.

C200-C250 giver en større sektion til større spændvidder, højere vind- eller snebelastninger og tungere strukturelle krav. C280-C300 kan bruges til tage med større spændvidde, tunge udstyrsbaser og større udendørs strukturelle applikationer, hvor det er nødvendigt.

Vægtykkelse fra 0,8-1,2 mm er velegnet til letvægtskonstruktioner og applikationer med begrænset belastning. 1,5–2,0 mm er den almindelige serie til fabriksgarneringer, PV-konstruktioner og generelle udendørs bærende applikationer. Til større spændvidder, tunge udstyrsstøtter, høje snebelastninger og stærke vindforhold kan 2,5–3,0 mm vælges efter strukturelle beregninger.

Snithøjde og vægtykkelse bør tages i betragtning sammen med rilleafstand, spændvidde, tagbelastning, vindbelastning, snelast og tilslutningsdesign.

Ansøgninger

Galvaniseret C Purlin anvendes hvor en koldformet C-sektion har brug for langvarig korrosionsbeskyttelse.

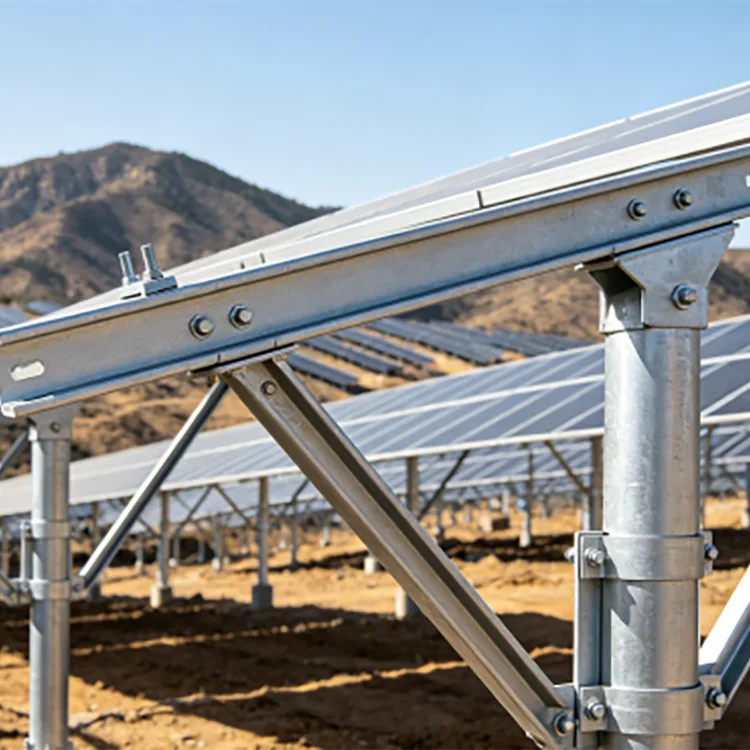

Til fotovoltaiske projekter kan den bruges i tag- og jordmonterede strukturer, PV-støtteelementer og tilhørende stålrammer. Indlandsprojekter kan normalt anvende standard galvanisering, mens kystprojekter kræver en højere korrosionsbeskyttelsesspecifikation.

Til fabriksbygninger er sektionerne velegnede til fritlagte tag- og vægsystemer, baldakiner og sekundære konstruktionselementer.

Til husdyrbygninger og landbrugsstrukturer giver den galvaniserede overflade beskyttelse mod vedvarende fugt og atmosfærer indeholdende ammoniak. Anvendelser omfatter fjerkræstalde, svinebygninger og landbrugsdrivhuse.

Til kemiske anlæg, spildevandsanlæg og fugtige industriområder kan tykkere zinkbelægninger vælges i forhold til det korrosive miljø.

Produktet bruges også til udendørs udstyrsstøtter, skilte, markiser, udvendige rammer og andre udsatte stålkonstruktioner.

Produktion og kvalitetskontrol

Kvalitetskontrol starter med den indkommende stålstrimmel. Stålkvalitet, tykkelse og overfladetilstand kontrolleres før formning.

Ved koldvalseformning kontrolleres sektionshøjde, flangedimensioner, læbedimensioner og rethed. Hulpositioner, snitlængder og sektionsdeformation inspiceres før galvanisering.

Efter varmgalvanisering kontrolleres de færdige sektioner for zinkbelægningstykkelse, dækning, overfladeensartethed og synlige fejl. Hjørner, udstansede huller og andre bearbejdede områder får særlig opmærksomhed.

For bulkingeniørordrer kan materialecertifikater, produktionsinspektionsregistre, fabriksinspektion og tredjepartsinspektion arrangeres i henhold til projektets krav.

Brugerdefineret behandling

Galvaniserede C Purlins kan fremstilles efter projekttegninger, herunder fastskæring, bolthuller, slidser, hjørneudskæringer og anden profilforberedelse.

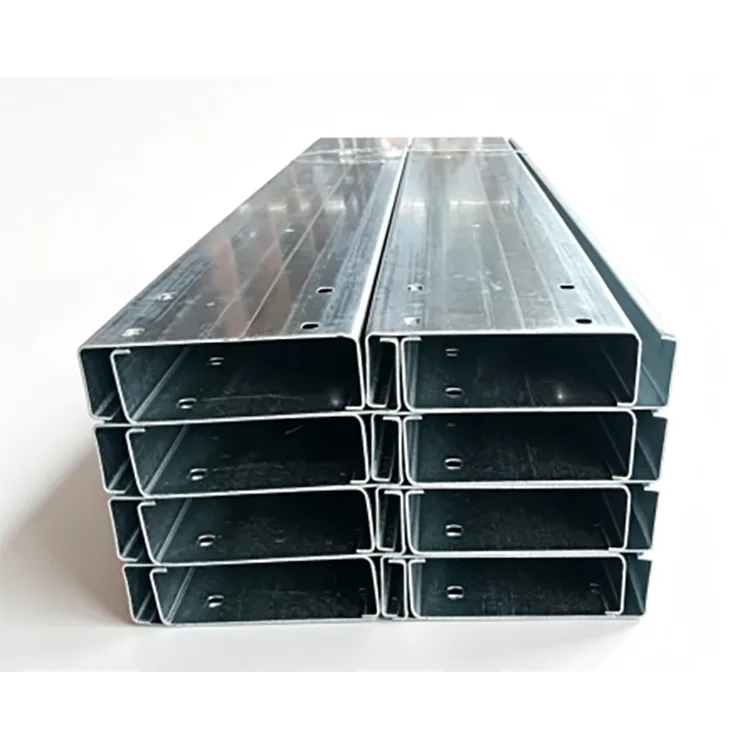

Til solcellekonstruktioner og store fabriksprojekter kan forudstansede huller matches til forbindelsestegninger, hvilket reducerer feltboring og opretholder ensartede hulpositioner.

For tilbud angiv C-sektion, vægtykkelse, stålkvalitet, zinkbelægning, længde, hulmønster, mængde og anvendelsesmiljø. Kyst-, kemikalie- og spildevandsprojekter bør også specificere den forventede driftsperiode og eksponeringsforhold.

Levetid og vedligeholdelse

Under almindelige udendørs forhold kan varmgalvaniserede C-tinder yde mere end 20 års levetid afhængigt af zinktykkelse, atmosfærisk eksponering og strukturelle detaljer.

Til kystnære og stærkt korrosive miljøer kan en korrekt specificeret tung zinkbelægning give et længere vedligeholdelsesinterval end ubelagt stål. De leverede projektdata angiver en 10-15 års vedligeholdelsesfri periode for nogle kystnære eller korrosive applikationer, når belægningsspecifikationen er korrekt valgt.

Den faktiske levetid afhænger af zinkbelægningens tykkelse, korrosionskategori, fugt, saltpåvirkning, kemisk forurening og dræningsforhold.

Varmgalvaniseret C Purlin vs Painted C Purlin

Malet stål er afhængig af malingsfilmens integritet. UV-eksponering, fugt, mekaniske skader og overfladeforberedelse påvirker dens korrosionsbeskyttelse.

Varmgalvanisering giver barriere- og offerbeskyttelse gennem zinkbelægningen, som er anvendelig til C-sektioner med flere bøjninger, kanter og forbindelseshuller.

For projekter designet til 15-25 år eller længere, bør indledende materialeomkostninger og forventede vedligeholdelsesomkostninger overvejes sammen.

Fotovoltaisk projektudvalg

For indenlandske PV-projekter med almindelig udendørs eksponering er en fælles specifikation Q235B + ≥85 μm zinkbelægning + 1,5–2,0 mm godstykkelse.

For fugtige steder og husdyrrelaterede solcelleanlæg kan 120–180 μm overvejes.

Til kystnære solcelleanlæg, havne og andre steder med høj korrosion kan Q355B med 200 μm eller højere zinkbelægning vælges, når det kræves af struktur- og korrosionsdesignet.

Et solcelleanlæg designet til en 25-årig serviceperiode bør tage hensyn til strukturelle belastninger, sektionsstørrelse, belægning, fastgørelseselementer, dræning og installationsdetaljer sammen.

FAQ

Hvad bruges en galvaniseret C-ring til?

Det bruges hovedsageligt til udendørs og fugtige stålkonstruktioner, herunder PV-systemer, fabrikstage, landbrugsbygninger, husdyrstalde, kyststrukturer, kemiske anlæg og spildevandsanlæg.

Er 85 μm zinkbelægning velegnet til udendørs brug?

Ja, til mange almindelige indenlandske udendørs miljøer. Områder med saltspray, aggressive gasser, høj luftfugtighed eller vedvarende fugt kræver normalt en tykkere belægning.

Hvorfor galvaniseres C purlin efter dannelse?

C-sektionen formes, skæres og udstanses først, derefter varmgalvaniseret. Dette gør det muligt for den færdige profil og dens bearbejdede områder at modtage zinkbeskyttelse efter de vigtigste formningsoperationer.

Kan den galvaniserede C-ring svejses på stedet?

Ja, men svejsning beskadiger den lokale zinkbelægning. Det berørte område bør renses og repareres med en passende zinkrig belægning.

Hvad er bedre til PV-projekter, Q235B eller Q355B?

Q235B is suitable for many standard PV structures. Q355B is more suitable for larger spans, higher wind or snow loads and heavier structural requirements. The final choice should be based on structural calculation.

Kan du levere forstansede C-pinde?

Ja. Hulmønstre, slidser, faste længder og hjørneudskæringer kan fremstilles efter projekttegninger, hvor hovedbearbejdningen afsluttes inden varmgalvanisering.

Hvor længe kan galvaniseret C-purlin holde udendørs?

Levetiden afhænger af miljøet og zinkbelægning. Almindelige udendørs applikationer kan nå 20+ år, mens kystnære og stærkt korrosive projekter kræver tykkere galvanisering og projektspecifik korrosionsvurdering.

Kan galvaniseret C-ring erstatte sort C-ring?

Til udendørs og fugtige anvendelser giver den galvaniserede sektion indbygget korrosionsbeskyttelse. For tørre indendørs strukturer uden korrosionseksponering kan ubelagt koldformet C-purlin være mere økonomisk.

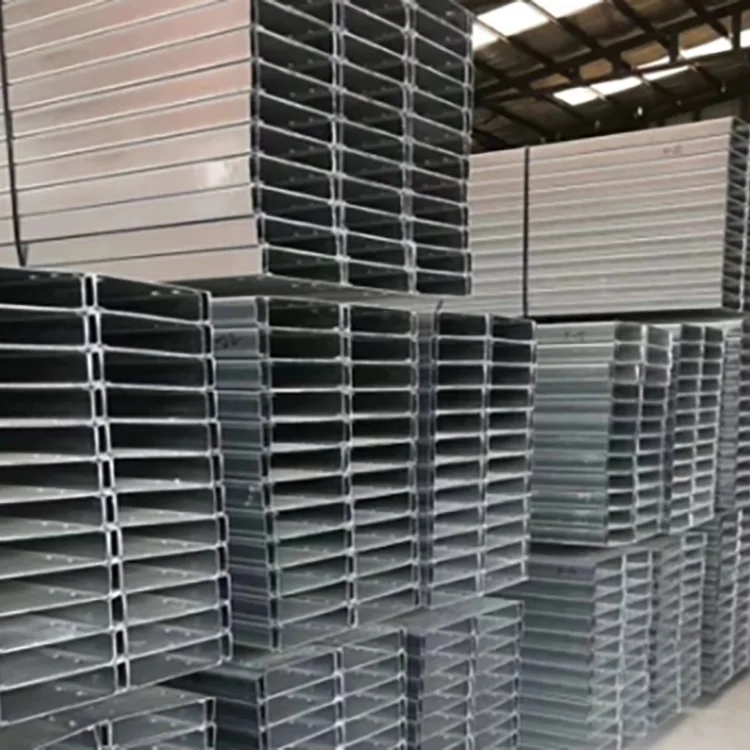

Masseforsyning til byggeri og PV-projekter

Rongheng leverer Q235B og Q355B galvaniserede C Purlins i C80–C300 sektioner med vægtykkelser fra 0,8–3,0 mm og zinkbelægningsspecifikationer fra standard 85 μm+ til tunge 200–275 μm kvaliteter.

Produktionen kan tilrettelægges efter projekttegninger, herunder faste længder, udstansede huller og anden nødvendig forarbejdning. For store bygge- og solcelleordrer kan stålkvalitet, sektionsstørrelse, vægtykkelse, zinkbelægning og projektmiljø specificeres før produktion.

For et tilbud angiv C-sektion, vægtykkelse, stålkvalitet, zinkbelægning, længde, hulmønster, mængde og anvendelsesmiljø.
