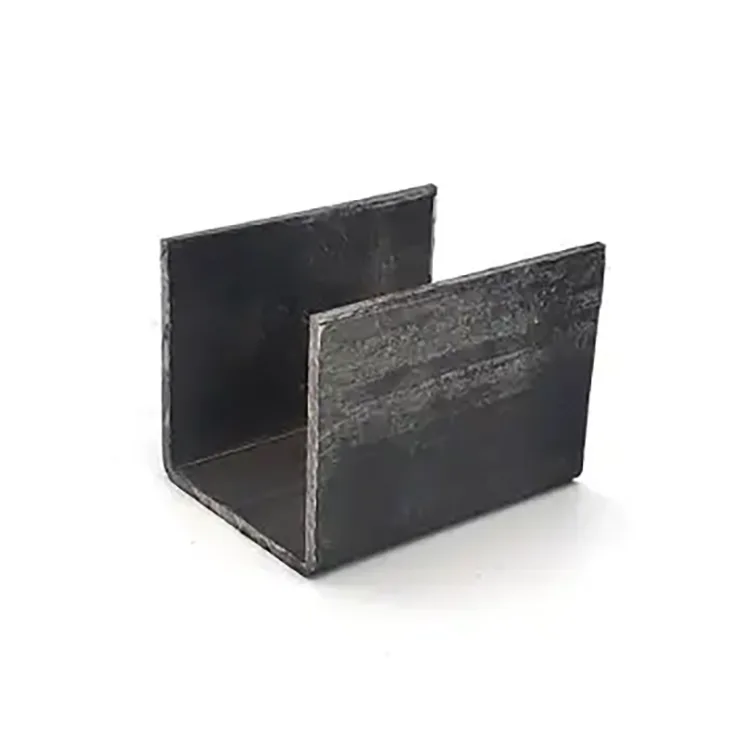

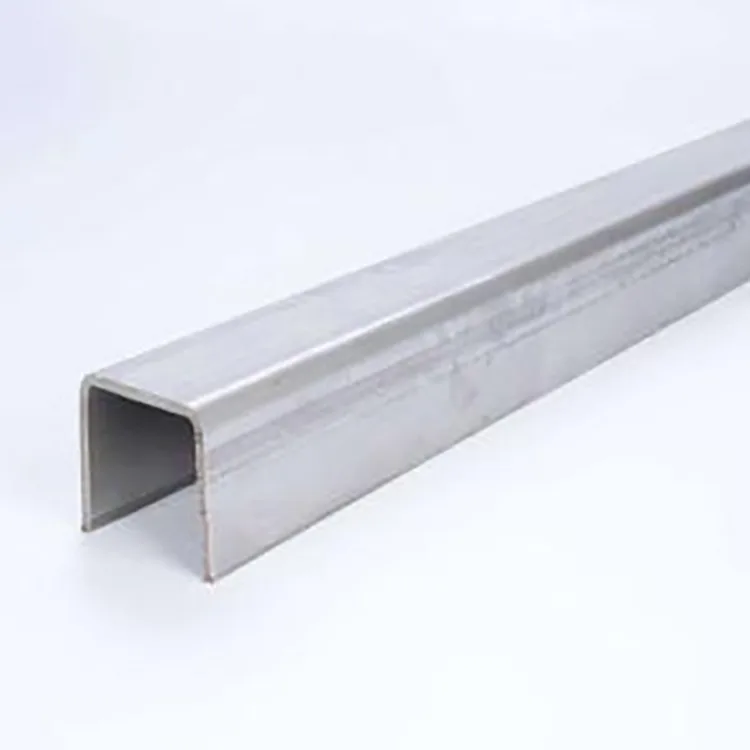

Koldformet U-kanal

Den koldformede U-kanal er udviklet til projekter, hvor traditionelt kanalstål er for tungt og dyrt, mens kvadratiske eller rektangulære rør er dyrere eller mindre bekvemme til fastgørelse og placering. Fremstillet af kvalitetsstålbånd gennem integreret koldformning ved stuetemperatur, har sektionen en almindelig U-formet rille, åben adgang og nøjagtig positionering.

Sammenlignet med C- og Z-sektioner, der hovedsageligt anvendes som tag- og væggear, er U-kanalstål bedre egnet til understøtninger, fastgørelseskanaler, udstyrsbaser, indstøbte dele, rørstøtter, styrekonstruktioner og skabsrammer. Dens åbne rille gør den også praktisk til boltning, fastspænding, styring og positionering under installation.

Af denne grund er den særligt velegnet til tørre indendørs værksteder, lukkede fabrikker og andre ikke-korrosive miljøer uden regn, saltspray eller syre- og alkalieksponering, især hvor materialeomkostninger og installationseffektivitet skal kontrolleres.

Tekniske specifikationer

Standard produktionsproces

Produktionen starter med indgående inspektion af stålspolen, efterfulgt af automatisk nivellering og opretning for at frigøre materialespænding. Strimlen passerer derefter gennem flere rulleformningsstationer for gradvist at skabe den U-formede sektion, efterfulgt af præcis dimensionering, servo CNC fast længdeskæring og valgfri automatisk stansning eller hjørneskæring.

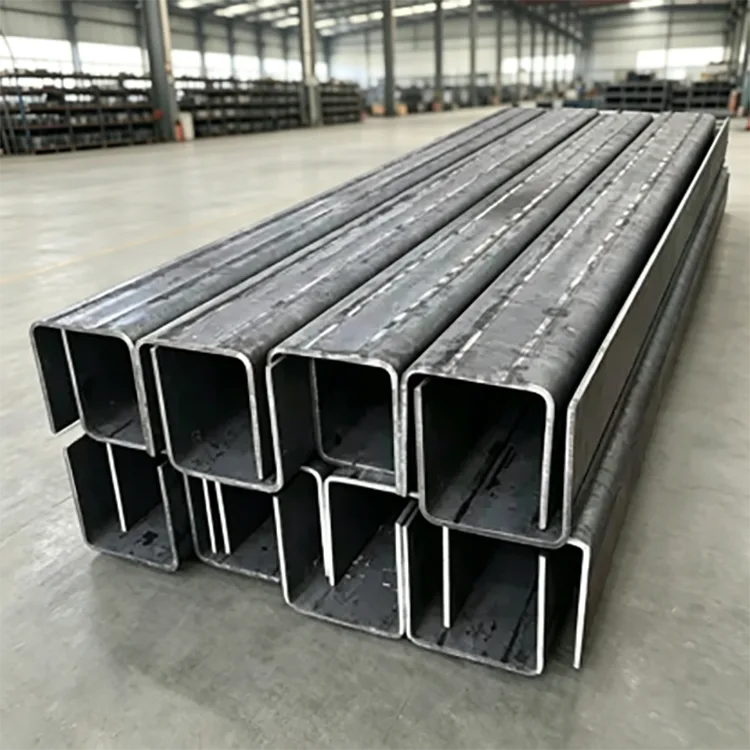

De færdige profiler rettes op igen inden fuld visuel og dimensionel inspektion, bundtning og opbevaring.

Inspektion af stålspole → nivellering og opretning → progressiv koldvalseformning → U-sektionsdimensionering → CNC fastlængdeskæring → stansning/hjørneskæring → sekundær opretning → dimensionel og visuel inspektion → bundtning og opbevaring

I modsætning til varmvalsede sektioner bruger denne proces ikke et højtemperaturvalsetrin. Det gør det muligt at kontrollere profildimensioner, rethed, hulpositioner og kantgeometri under kontinuerlig formning, hvilket er nyttigt til projekter, der kræver nøjagtig samling.

Hvad gør U Channel Steel anderledes

Letvægtsdesign med lavere samlede omkostninger

Koldformning øger stålets styrke gennem arbejdshærdning, hvilket gør det muligt at bruge en tyndere vægsektion i stedet for en tungere traditionel kanal i passende applikationer. Resultatet er lavere stålforbrug og reducerede transport-, løft- og installationsomkostninger.

I typiske lette og mellemstore støtteapplikationer kan det koldformede design være mere end 30 % lettere end traditionelt kanalstål, hvilket hjælper med at reducere materiale-, fragt- og arbejdsomkostninger.

U-formet rille til fastgørelse og positionering

Den åbne U-formede sektion er en af ​​dens vigtigste praktiske fordele. Det giver en bekvem overflade til spaltefiksering, styring, begrænsning, udstyrspositionering, rørspænding og indlejret konstruktion.

Det er også her, sektionen adskiller sig fra C- og Z-stål. C- og Z-sektioner vælges almindeligvis til riller, mens U-kanalstål oftere anvendes, hvor selve profilen skal fungere som støtte-, bund-, styre- eller fikseringskanal.

Dimensionsnøjagtighed for direkte montering

Profilerne er dannet på en automatisk rulleformningslinje og passerer gennem dimensionerings- og udretningsprocesser. Dette hjælper med at opretholde ensartede sektionsdimensioner, lige kanter og kontrolleret vridning.

For projekter, der anvender for-udstansede huller eller fastlængde elementer, er målet at levere komponenter, der kan samles direkte frem for gentagne gange at skære eller korrigere på stedet.

Nem skæring, svejsning og boring

Den naturlige sorte ståloverflade har ikke en galvaniseret belægning, der skal tages i betragtning ved skæring eller svejsning. Materialet kan skæres, bores, svejses eller bøjes i henhold til fabrikationskravene.

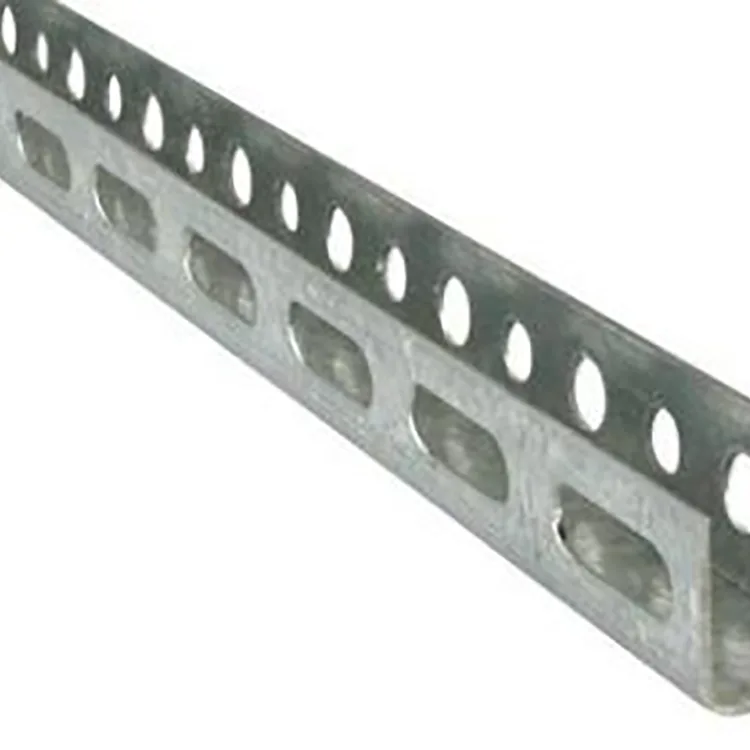

Forudstansede huller, slidser, hjørneudskæringer og sektioner med fast længde kan også fremstilles før forsendelse, hvilket reducerer mængden af ​​forarbejdning på stedet, der kræves til renovering og udstyrsstøtteprojekter.

Ren sektion og regelmæssigt udseende

En korrekt udformet U-sektion har en flad overflade, regelmæssige kanter og ensartet geometri. Efter montering kan komponenterne bevare jævne mellemrum og et pænt samlet udseende, hvilket gør dem velegnede ikke kun til funktionelt stålværk, men også til synlige indendørs konstruktioner, værksteder og udstillings- eller showroomområder.

Løsning af almindelige projektproblemer

Lavere materiale- og installationsomkostninger:

Det koldformede tyndvæggede design kan reducere vægten med 30%+ sammenlignet med traditionelt kanalstål, hvilket kan sænke transport-, løft- og arbejdsomkostninger.

Mindre webstedskorrektion:

CNC-valseformning og -retning giver ensartede dimensioner og rethed, hvilket hjælper med at reducere skære-, bore- og korrektionsarbejde efter levering.

Hurtigere installation:

Den standard U-formede rille kan bruges direkte til fastgørelse, føring, støtte og positionering. Med forudstansede huller eller slidser kan mange komponenter samles uden yderligere fabrikation på stedet.

Bedre pasform til lette strukturer:

Koldbearbejdningshærdning forbedrer styrken af ​​den formede sektion, hvilket gør den velegnet til lette og mellembelastede understøtninger, udstyrsbeslag, rørunderstøtninger og indkapslingskonstruktioner, når sektionen er korrekt valgt til belastningen.

Reelle projektansøgninger

Case 1: Udstyrsstøttesystem til et Smart Manufacturing Workshop

Projektet involverede et moderne intelligent produktionsværksted med et tørt, støvkontrolleret indemiljø. Kunden havde brug for et stort antal udstyrsfastgørelsesbeslag og rørstøtterammer med krav til strukturel stabilitet, høj planhed og kontrollerede projektomkostninger.

Det valgte materiale var Q235B koldformet U-kanal, U100–U140, med 1,5–2,0 mm vægtykkelse og forudstansede positioneringshuller.

Den U-formede rille passede til udstyrets positionerings- og rørfikseringskrav uden yderligere svejsning på stedet. Installationseffektiviteten steg med 40 %, mens letvægtsdesignet reducerede transport- og løftekravene. Sammenlignet med den traditionelle kanal-stål-løsning blev de samlede projektomkostninger reduceret med 23%.

Den høje planhed hjalp også med at forhindre installationsafvigelser omkring udstyret. Det færdige støttesystem forblev stabilt og fri for at løsne sig, med et pænt værkstedslayout og engangsprojektaccept.

Case 2: Indendørs strukturel opgradering af en ældre fabrik

En ældre industrifabrik krævede nye indendørs skillevægge, udstyrsstøtter og rørfastgørelsesstrukturer. Da den eksisterende bygning havde begrænset bæreevne, var tunge stålsektioner ikke egnede til renoveringen.

Projektet brugte Q235B Cold-Formed U-Channel i flere størrelser i henhold til de forskellige supportkrav.

Letvægtssektionen var med til at imødekomme belastningsbegrænsningerne i den eksisterende bygning uden at øge den strukturelle belastning unødigt. Dens kompakte form var også lettere at installere i lukkede områder omkring eksisterende udstyr og rørsystemer.

Efter installationen gav de opgraderede strukturer stabil støtte, mens de bibeholdt et rent layout, hvilket gør U-kanalen velegnet til letvægts indendørs fabriksrenovering.

Sådan vælger du den rigtige U-kanal

Efter miljø:

Det anbefales hovedsageligt til tørre, ventilerede indendørsmiljøer uden direkte regn eller ætsende eksponering. Til fugtige værksteder bør en ekstra rustforebyggende primer overvejes. Udendørs, saltsprøjtede og stærkt korrosive miljøer kræver en passende beskyttende belægning eller en anden stålsektion.

Efter materiale:

Q235B er velegnet til almindelige lette understøtninger, beslag og skabskonstruktioner. Q355B anbefales, når der kræves større styrke, såsom større spændvidder, tungere udstyrsbaser eller forstærkningsarbejde.

Efter sektionsstørrelse:

U80–U120 kan bruges til mindre rør- og udstyrsstøtter. U140–U200 er velegnet til hovedskabsstrukturer og stativbaser. For tungere armering og større underlag kan større sektioner som U250–U300 overvejes alt efter den faktiske belastning.

Efter vægtykkelse:

0,8–1,2 mm bruges generelt til let positionering og ikke-bærende applikationer; 1,5–2,0 mm er velegnet til almindelige støttekonstruktioner; 2,5–3,0 mm er beregnet til tungere støtte- og forstærkningsanvendelser.

Den endelige sektionsstørrelse skal bekræftes i henhold til spændvidde, belastning, fastgørelsesmetode og installationsforhold i stedet for kun at vælges efter profilstørrelse.

Overflade og applikationsmiljø

Standardproduktet leveres som natursort stål uden galvaniseret belægning. Dette gør efterfølgende skæring, svejsning og boring ligetil og giver køberen mulighed for at påføre primer, maling eller anden passende overfladebehandling efter behov.

Produktet er bedst egnet til:

Tør indendørs fabrikker og værksteder

Udstyrsstøtterammer

Rør- og kabelstøttestrukturer

Udstyrsbaser

Indendørs skillevægge og indhegninger

Indlejrede stålkomponenter

Styre- og positioneringsstrukturer

Renoveringsprojekter i letvægtsstål

For udendørs konstruktioner, kystområder, vedvarende fugt eller miljøer udsat for syre og baser, skal korrosionsbeskyttelse specificeres før produktion.

Tilpasset forarbejdning og masseforsyning

U-kanalen kan fremstilles i henhold til projekttegninger i stedet for begrænset til standard lagerstørrelser. Tilgængelig bearbejdning omfatter forudstansede huller, slidser, hjørneskæring, vinklet skæring, fastskæring og ikke-standarddimensioner.

For projekter, der bruger gentagne støttekomponenter, kan forbehandling reducere skæring og boring på stedet. Købere kan oplyse tegninger, snitmål, hulafstand, længdekrav og materialekvalitet ved tilbudsanmodning.

Ved større ordrer kan produktionen arrangeres i henhold til den ønskede størrelseskombination og leveringsplan, med dimensionsinspektion udført før bundtning og forsendelse.

Fabrikskvalitetskontrol

Kvalitetskontrol starter med den indgående stålspole, hvor materialekvalitet og grundlæggende dimensionsforhold kontrolleres inden formning.

Under produktionen er de vigtigste kontrolpunkter båndnivellering, rulleformningsstabilitet, sektionsdimensioner, rethed, hulposition og skærelængde. Efter formning gennemgår profilerne sekundær opretning og endelig visuel og dimensionel inspektion.

Der lægges særlig vægt på vridning, deformation, kanttilstand og konsistens mellem batches. For udstansede produkter kontrolleres også hulposition og afstand, da disse dimensioner direkte påvirker installationen.

Denne produktionstilgang er vigtig for projekter, hvor den leverede U-kanal skal matche tegninger og samles med andre fabrikerede komponenter uden gentagen stedkorrektion.

FAQ

Q1: Er koldformet U-kanal stærkere end almindeligt kanalstål?

Til egnede lette og mellembelastede applikationer introducerer koldformning arbejdshærdning og kan give højere styrke i det formede materiale. Sektionen er også dimensionsmæssigt regelmæssig og modstandsdygtig over for deformation, når den er valgt og installeret korrekt. For stærkt belastede primære konstruktioner bør den nødvendige belastningsberegning afgøre, om en tungere kanal eller højstyrke sektion er nødvendig.

Q2: Kan U-kanal erstatte traditionelt kanalstål?

Det kan erstatte traditionelt kanalstål i mange lette og mellembelastede applikationer såsom understøtninger, beslag, indkapslinger, indlejrede strukturer og udstyrsbaser. Det bør ikke automatisk erstatte tunge primære bjælker eller strukturer, der er udsat for betydelige stød eller koncentrerede belastninger.

Q3: Kan du forstanse huller og skære ikke-standardlængder?

Ja. Forstansning, hjørneskæring, slidsning, vinklet skæring og ikke-standard faste længder kan fremstilles efter tegninger. Dette gør det muligt for komponenterne at ankomme klar til montering.

Q4: Hvad er forskellen mellem U-kanal og C/Z purlin-sektioner?

C- og Z-sektioner bruges hovedsageligt til tag- og væggarneringer. U-sektioner bruges mere almindeligt til understøtninger, baser, indlejrede dele, fikseringskanaler, guider og positioneringsstrukturer. Udvælgelsen skal følge den faktiske strukturelle funktion.

Spørgsmål 5: Vil koldformet U-kanal nemt vrides eller deformeres?

En korrekt fremstillet sektion gennemgår multi-pass formning, dimensionering og opretning for at kontrollere vridning og deformation inden for de gældende standardkrav. Korrekt materiale, vægtykkelse, sektionsstørrelse og installationsmetode er også vigtige for at opretholde dimensionsstabilitet under drift.

Q6: Hvad er bedre, Q235B eller Q355B?

Q235B er velegnet til generel lysstøtte og kabinetapplikationer. Q355B giver højere styrke og er bedre egnet til tungere udstyrsbaser, større spændvidder og armeringsarbejde, når det strukturelle design kræver det.

Q7: Kan overfladen være galvaniseret eller malet?

Ja. Standardproduktet er naturligt sort stål, så det kan forarbejdes med passende grunder, maling, pulverlakering eller galvanisering i henhold til projektets miljø og korrosionskrav.
