Varmgalvaniseret stålarmeringsjern

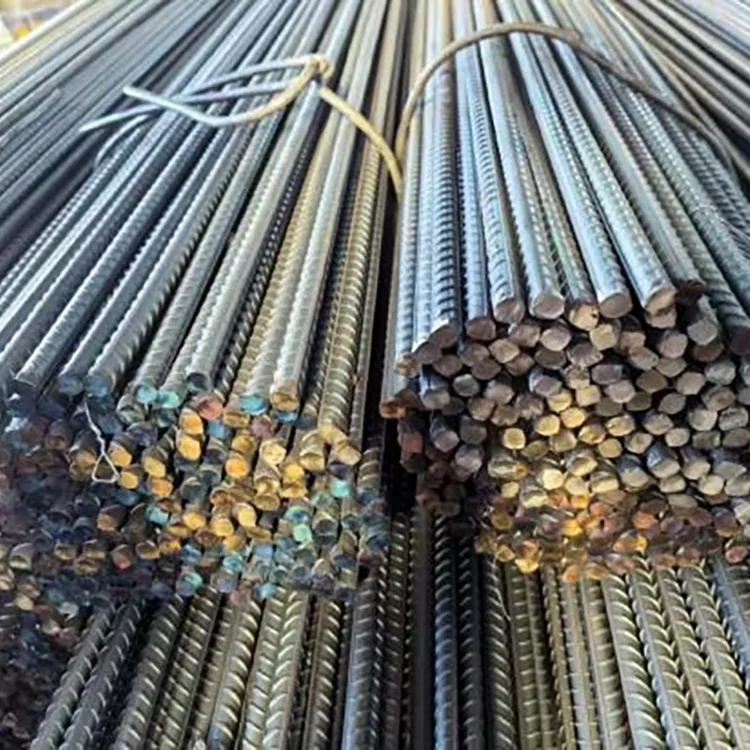

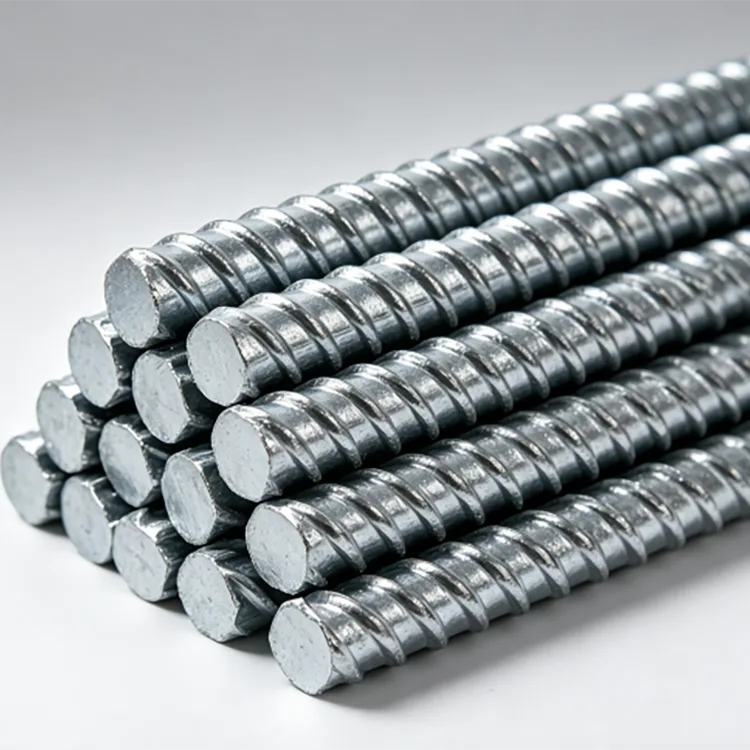

Varmgalvaniseret stålarmeringsjern er almindeligt varmvalset ribbet armeringsstål med en zinkbelægning påført den færdige stang. Armeringsjernet bevarer sin ribbede overflade og bruges som armering inde i eller omkring betonkonstruktioner, hvor konventionelt sort armeringsjern kan være udsat for en højere risiko for korrosion.

Hovedårsagen til at specificere galvaniseret armeringsjern er ikke at øge armeringens grundlæggende bæreevne. Dens formål er at tilføje korrosionsbeskyttelse til ståloverfladen. Dette bliver især nyttigt i strukturer udsat for vand, fugt, kloridholdige miljøer, forurenet jord eller gentagen befugtning og tørring.

Tilgængelige kvaliteter inkluderer HRB400, HRB400E, HRB500 og HRB500E, med diametre fra Φ6 mm til Φ40 mm. Faste længder, tilskæring og anden bearbejdning kan arrangeres til projektkrav.

Tekniske specifikationer

Galvaniseringens rolle på armeringsjern

Beton giver normalt en grad af beskyttelse til indstøbt stål gennem dets alkaliske miljø. Situationen ændrer sig, når beton udsættes for klorid, fugt, kulsyre, revner eller andre forhold, der tillader korrosionsfremmende stoffer at nå armeringen.

En galvaniseret belægning tilføjer endnu et lag af beskyttelse til armeringsstangen. Zink fungerer som en fysisk barriere og kan også give offerbeskyttelse, når ståloverfladen er lokalt udsat.

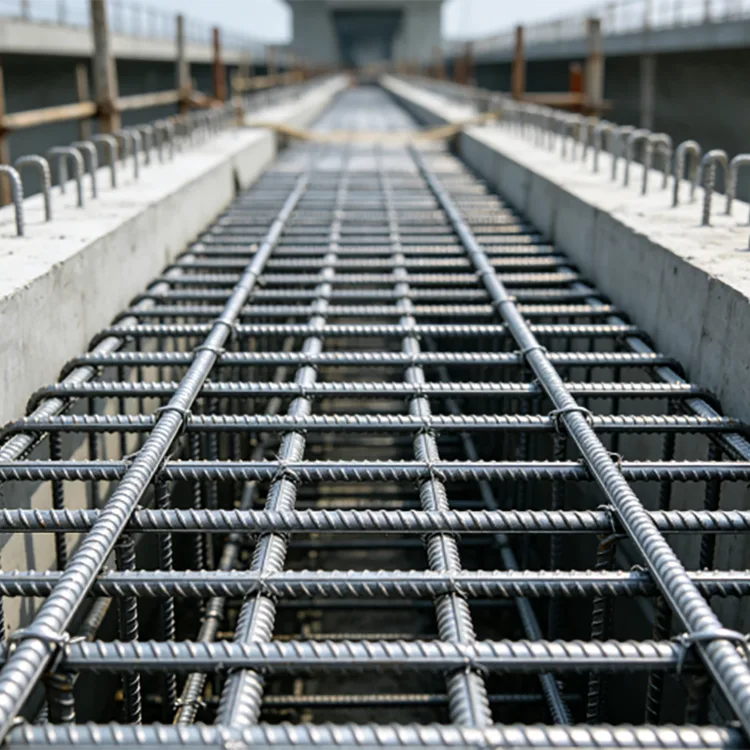

Dette gør galvaniseret armeringsjern særligt relevant for konstruktioner, hvor korrosion af armering ville være vanskelig eller dyr at reparere efter konstruktion. Typiske eksempler omfatter kystinfrastruktur, vandbehandlingsstrukturer, brokomponenter, udendørs fundamenter og visse nedgravede strukturer.

Galvaniseringsproces for armeringsjern

Forstærkningsstangen inspiceres før galvanisering for at bekræfte dens stålkvalitet, diameter og overfladetilstand. Overfladebehandling fjerner derefter olie, kalk og andre forurenende stoffer, så zinken kan binde sig ordentligt til stålet.

Efter bejdsning og flussbehandling nedsænkes armeringsjernet i smeltet zink ved ca. 450°C. Zinken reagerer med ståloverfladen og danner en metallurgisk bundet galvaniseret belægning. Efter tilbagetrækning kontrolleres overskydende zink, efterfulgt af afkøling, passivering og slutkontrol.

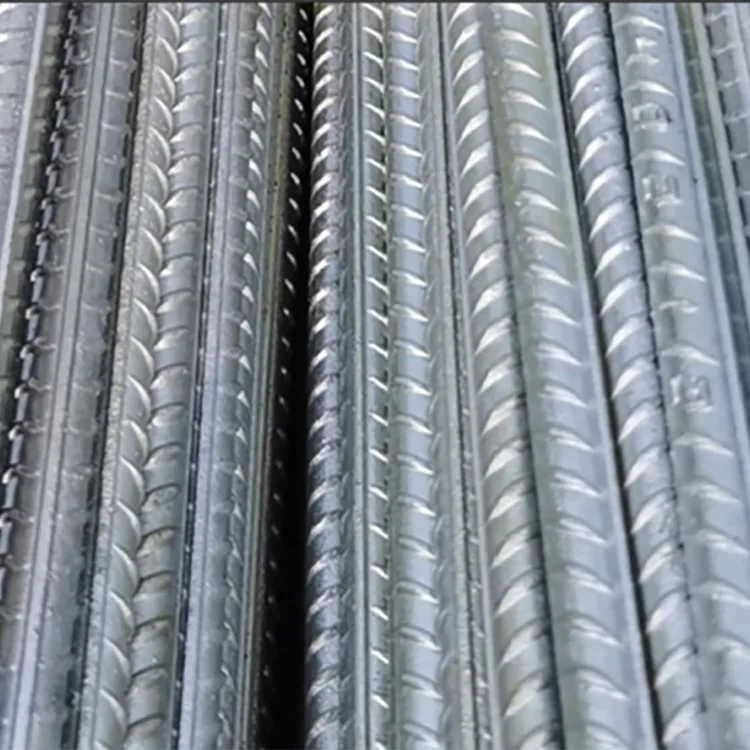

Der lægges særlig vægt på den deforme bars ribben og dale. Det færdige profil skal forblive klart defineret, fordi ribberne bidrager til mekanisk sammenlåsning mellem armering og beton.

HRB400E eller HRB500E?

Valget bør følge det strukturelle design frem for galvaniseringskravet.

HRB400 / HRB400E er velegnet til mange konventionelle armerede betonkonstruktioner, udstyrsfundamenter, kraftinfrastruktur og generelle korrosionsbeskyttelsesprojekter. Hvor seismisk ydeevne er specificeret, bør E-graden vælges, når det kræves af projektdesignet og gældende standard.

HRB500 / HRB500E giver et højere flydespændingsniveau og er mere velegnet til projekter med større armeringsbehov, tungere strukturelle belastninger eller design, hvor armering med højere styrke kan hjælpe med at optimere armeringsmængderne.

For kystnær tung belastningsinfrastruktur, store vedvarende energiprojekter og større korrosionsbeskyttelsesstrukturer kan HRB500E overvejes, når det er specificeret af det strukturelle design.

Sådan vælger du armeringsjernets diameter

Diameter bør bestemmes ud fra armeringsskemaet, belastningskrav, betonelementdimensioner og detaljeringsregler.

Disse intervaller er indkøbsreferencer snarere end erstatninger for strukturelle beregninger. En større stang er ikke automatisk bedre, hvis den ikke matcher den nødvendige armeringsafstand, betondæksel og forbindelsesdetaljer.

Hvor galvaniseret armeringsjern giver mening

Strøm og vedvarende energi

Galvaniseret armeringsjern kan bruges i vindmøllefundamenter, transformerstationsfundamenter, solcelleinfrastruktur og andre udendørs elprojekter, hvor armering kan blive udsat for fugt og jordbundsforhold.

Vand- og spildevandsstrukturer

Renseanlæg, vandtanke, drænkonstruktioner, kanaler, holdekonstruktioner og andre vandrelaterede betonarbejder kan kræve yderligere armeringskorrosionsbeskyttelse.

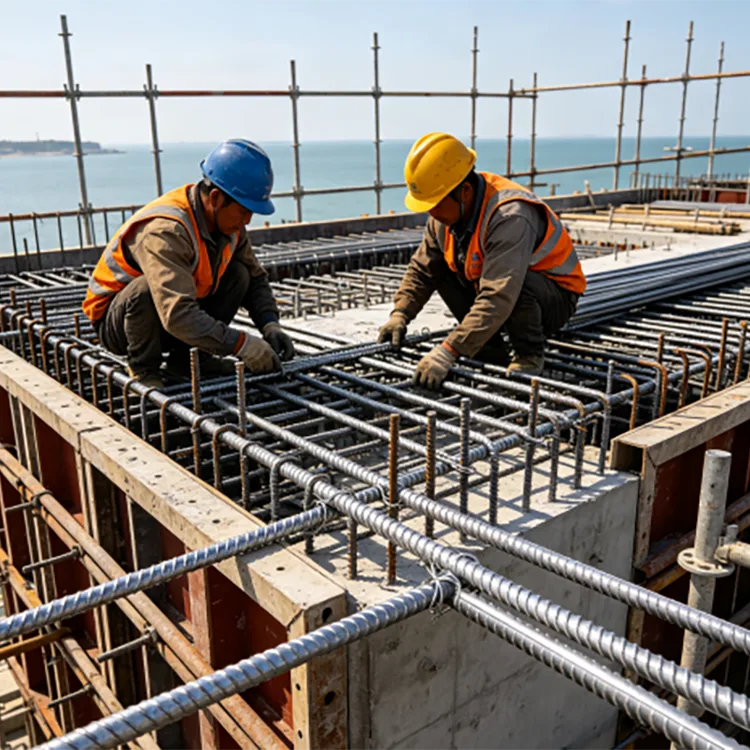

Kystinfrastruktur

Hav- og kystbygninger, havne, broer, strandvolde og andre klorid-eksponerede strukturer er almindelige anvendelser, hvor korrosion af indstøbt armering kan blive et langsigtet vedligeholdelsesproblem.

Udendørs fundamenter

Udstyrsbaser, billboardfundamenter, gardinvægsfundamenter og udendørs stålkonstruktionsfundamenter kan bruge galvaniseret armering, hvor fugt og jordpåvirkning berettiger den ekstra beskyttelse.

Nedgravede konstruktioner

Underjordiske brugskorridorer, nedgravede udstyrsfundamenter og andre betonkonstruktioner af lavere kvalitet kan specificere galvaniseret armeringsjern, hvor jordforhold og projektdesign identificerer armeringskorrosion som en risiko.

Hvad sker der under skæring, bukning og svejsning?

Galvaniseret armeringsjern kan skæres og bøjes i henhold til armeringsdesignet. Fremstillingen bør dog planlægges med zinkbelægningen i tankerne.

Hvor skæring blotlægger bart stål, bør skæreområdet inspiceres og repareres med en passende zinkrig belægning, når det kræves af projektspecifikationen.

Svejsning påvirker også lokalt det galvaniserede lag. Zink bør fjernes fra svejseområdet som krævet af svejseproceduren, og det berørte område bør modtage passende korrosionsbeskyttelsesreparation efter svejsning og afkøling.

Af denne grund, når et projekt kræver omfattende præfabrikation, er det nyttigt at bekræfte bøjnings-, skære- og svejseplanen før galvanisering i stedet for at behandle al forarbejdning som en eftergalvanisering.

Galvaniseret armeringsjern og betonforankring

Galvanisering fjerner ikke ribberne fra armeringsstangen. Ribbegeometrien forbliver tilgængelig for mekanisk sammenlåsning med beton.

For et specifikt konstruktionsprojekt bør binding og forankring dog vurderes i henhold til den gældende betondesignstandard, stangdiameter, betonstyrke, dækning, udviklingslængde og konstruktionsmetode. Den galvaniserede tilstand bør inkluderes i projektspecifikationen i stedet for at antage, at hver betondetalje automatisk er identisk med ubelagt armering.

Valg af zinkbelægning

En standard galvaniseret belægning på ≥85 μm kan specificeres til generelle krav til korrosionsbeskyttelse. Hvor projektet har stærkere udsættelse for saltspray, fugt eller korrosive forhold, kan en tykkere belægning op til 275 μm diskuteres.

Belægningskravet bør aftales før produktion, da det påkrævede zinkniveau påvirker galvaniseringsprocessen, inspektionskriterier og projektomkostninger.

For kystnære, marine eller kemisk aggressive miljøer bør zinktykkelse overvejes sammen med betondækning, betonkvalitet, revnekontrol, dræning og det overordnede korrosionsbeskyttelsesdesign.

Kvalitetskontrol

Kvalitetsinspektion starter med basisarmeringsjernet. Stålkvalitet, diameter, overfladetilstand og mekaniske egenskaber kontrolleres i forhold til købsspecifikationen.

Efter galvanisering inspiceres de færdige stænger for belægningskontinuitet, overfladetilstand, synlige defekter og zinkbelægningstykkelse. Ribbeprofilen og stangens dimensioner kontrolleres også, fordi overdreven zinkopbygning ikke bør forstyrre normal håndtering eller konstruktion.

Ved eksport- og ingeniørordrer kan fabriksmaterialecertifikater, galvaniseringsinspektionsjournaler, pakkedokumentation og andre aftalte kvalitetsdokumenter leveres. Tredjepartsinspektion kan også arrangeres, når projektet kræver det.

Projektansøgning

Understation og vindkraftfond

Et elektrisk infrastrukturprojekt valgte HRB400E varmgalvaniseret armeringsjern til vindmøllefundamenter, transformerstationsstrukturer, hjælpeforstærkning til jordingsrelateret konstruktion og indlejrede bærende komponenter.

Udvælgelsen var baseret på behovet for at kombinere forstærkningskrav af seismisk kvalitet med yderligere korrosionsbeskyttelse under udendørs forhold, der involverer regn, jordkontakt og langvarig miljøeksponering. Den galvaniserede overflade gav yderligere beskyttelse, mens den ribbede stang bibeholdt den nødvendige forstærkningskonfiguration.

Varmgalvaniseret armeringsjern vs sort armeringsjern

Sort armeringsjern forbliver egnet til mange konventionelle armerede betonprojekter, hvor betonsystemet og eksponeringsforholdene giver tilstrækkelig korrosionsbeskyttelse.

Galvaniseret armeringsjern har en højere oprindelige materialeomkostninger på grund af den ekstra galvaniseringsproces. Dens værdi bliver mere tydelig, når armeringskorrosion ville skabe betydelige reparationsproblemer eller livscyklusomkostninger.

Ved indkøb bør sammenligningen derfor omfatte eksponeringsklasse, forventet serviceperiode, betondesign, vedligeholdelsesadgang og konsekvenser af armeringskorrosion frem for kun at sammenligne prisen pr.

Indkøbsoplysninger

For tilbud, angiv følgende oplysninger:

FAQ

Ændrer varmgalvanisering armeringsjernets styrke?

Galvaniseringsprocessen er primært en overfladebeskyttelsesbehandling. Det færdige armeringsjern skal stadig opfylde de specificerede mekaniske krav til sin stålkvalitet. Mekaniske egenskaber skal verificeres gennem gældende materialeinspektion og projektkrav.

Klæber galvaniseret armeringsjern stadig sammen med beton?

Ja. De deformerede ribber forbliver på stangen og giver mekanisk sammenlåsning med beton. Projektspecifikke forankrings- og udviklingskrav bør stadig følge den gældende strukturelle designstandard.

Kan galvaniseret armeringsjern svejses?

Ja, men svejsning påvirker zinkbelægningen omkring svejsningen. Svejseproceduren skal tage højde for den galvaniserede overflade, og beskadiget zinkbeskyttelse skal repareres efter svejsning.

Kan armeringsjernet bøjes efter galvanisering?

Den kan bøjes, når bukkeoperationen er kompatibel med stangkvaliteten, diameteren og projektkravene. For omfattende fremstilling er det at foretrække at bekræfte bøjningsskemaet før galvanisering og inspicere belægningen efter bøjning.

Er 85 μm zinkbelægning nok til kystprojekter?

Ikke nødvendigvis. Kyst- og haveksponering kan kræve en højere zinkspecifikation. En belægning op til 275 μm kan diskuteres, sammen med betondækning og projektets overordnede korrosionskontroldesign.

Hvad er forskellen mellem HRB400E og HRB500E?

Den største forskel er det specificerede styrkeniveau. HRB400E har et flydespændeniveau på mindst 400 MPa, mens HRB500E har et flydespændeniveau på mindst 500 MPa. E-betegnelsen er forbundet med yderligere krav, der er relevante for seismiske applikationer.

Kan galvaniseret armeringsjern leveres i speciallængder?

Ja. Standardlængder er 9 m og 12 m, mens faste længder fra 6-15 m kan diskuteres i henhold til projektets tidsplan og transportkrav.

Hvilke dokumenter kan leveres til en ingeniør- eller eksportordre?

Materialecertifikater, produktkontrolprotokoller, galvaniseringskontroldokumentation, pakkelister og andre aftalte eksport- eller projektdokumenter kan udarbejdes i henhold til indkøbsspecifikationen.
